Das InfoTrigger Widget

Autor: Christian Mayer
Available since: 2012

Beschreibung

Das Infotrigger Widget fügt der Visu zwei Schaltflächen und ein Textfeld für Rückmeldungen hinzu. Damit können z.B. Multimedia Steuerungen realisiert werden. Es kann in 2 verschiedenen Betriebsarten eingesetzt werden. Entweder als einfacher Doppeltrigger mit fixem Ausgangswert oder mit absolutem Wert, der internen berechnet wird. Erstes Szenario ist beispielsweise ein Lautstärkeregler (+1 / -1 oder auch +5 / -5). Im zweiten Szenario wird immer von der Visu der gesendete Wert berechnet (Raumtemperatur per +/- Tasten in 4 Schritten von 18° auf 22° geregelt -> gesendet wird 19,20,21,22°).

../../../_images/infotrigger_simple.png

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des InfoTrigger-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im InfoTrigger-Element

Element

Attribut

Name

Inhalt

Beschreibung

infotrigger

upvalue

Text

Legt fest welcher Wert bei langer Betätigung der linken Schaltfläche gesendet wird.

shortupvalue

Text

Legt fest welcher Wert bei kurzer Betätigung der linken Schaltfläche gesendet wird.

downvalue

Text

Legt fest welcher Wert bei langer Betätigung der rechten Schaltfläche gesendet wird.

shortdownvalue

Text

Legt fest welcher Wert bei kurzer Betätigung der rechten Schaltfläche gesendet wird.

uplabel

Text

Legt die Beschriftung der linken Schaltfläche fest.

downlabel

Text

Legt die Beschriftung der rechten Schaltfläche fest.

shorttime

Zahl

Zeit in Millisekunden innerhalb der die Betätigung der Schaltfläche als Kurzzeit interpretiert wird.

change

absolute oder relative

min

Zahl

max

Zahl

mapping

Text

Ordnet den Werten vom Bus andere Werte, Texte oder Symbole zur Anzeige zu. Siehe auch Mapping

styling

Text

Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling

align

left, right oder center

format

Text

Formatierung des Wertes (printf-Syntax).

infoposition

left, middle oder right

flavour

Text

Auswahl der Darstellungsvariante. Siehe auch Flavour.

class

Text

Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

send-long-on-release

true oder false

Sendet den Wert für den langen Tastendruck erst nachdem der Button losgelassen wurde (=true), oder sofort nachdem der Schwellwert für den kurzen Tastendruck überschritten wurde (=false).

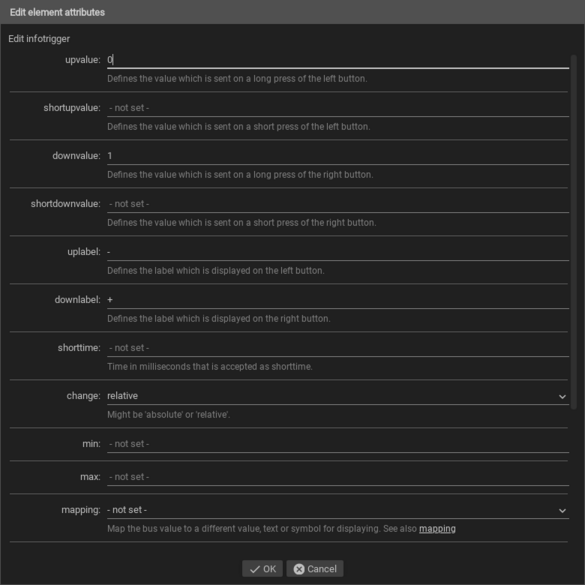

../../../_images/de_config_widgets_infotrigger_index_editor_attributes.png

Attribute im Editor (vereinfachte Ansicht) [1]

Wichtig für den Betrieb

Je nachdem, in welchem Modus das Widget betrieben werden soll, muss die Option „change“ eingestellt werden.

  • Wenn für die beiden Schaltflächen je ein fixer Wert gesendet werden soll, muss hier die Option „relative“ ausgewählt werden.

  • Wenn die beiden Schaltflächen aber einen absoluten Wert senden sollen, der sich je nach Rückmeldung ändert, muss die Option „absolute“ ausgewählt werden.

Erlaubte Kind-Elemente und deren Attribute

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

infotrigger
  • layout

colspan

Zahl

Spaltenanzahl für dieses Widget.

colspan-m

Zahl

Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.

colspan-s

Zahl

Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.

rowspan

Zahl

Zeilenanzahl für dieses Widget.

x

Text

Horizontale Position des Widgets auf 2D Seiten.

x-s

Text

Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

x-m

Text

Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

y

Text

Vertikale Position des Widgets auf 2D Seiten.

y-s

Text

Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

y-m

Text

Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

z

Text

Für zukünftige Anwendungen reserviert.

width

Text

Breite des Widgets auf 2D Seiten.

width-s

Text

Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

width-m

Text

Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

scale

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).

scale-s

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).

scale-m

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

infotrigger
  • label

  • icon

name

Text

Name unter dem das Icon registriert ist.

type

Text

flavour

Text

Auswahl der Darstellungsvariante. Siehe auch Flavour.

color

Text

Farbe des Icon in CSS Notation (z.B. #1188FF).

styling

Text

Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling

class

Text

Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

infotrigger
  • label

    • #text

Text

Text um bei dem Widget eine Beschreibung darzustellen.

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

infotrigger
  • address

transform

Text

Umwandlung des Bus-System Wertes um angezeigt werden zu können.

mode

disable, read, write oder readwrite

„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.

variant

Text

format-pos

Zahl

Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.

selector

Text

Nur MQTT: JSON Selektor

qos

Zahl

Nur MQTT: QoS

retain

true oder false

Nur MQTT: retain Flag

ignore-error

true oder false

Nur MQTT: ignoriere Dekodierfehler.

infotrigger
  • address

    • #text

Text

Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

../../../_images/de_config_widgets_infotrigger_index_editor_elements.png

Elemente im Editor

XML Syntax

Alternativ kann man für das InfoTrigger Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das InfoTrigger Widget aus dem folgenden Screenshot erzeugt:

InfoTrigger, einfaches Beispiel

InfoTrigger, einfaches Beispiel

<infotrigger uplabel="-" upvalue="0" downlabel="+" downvalue="1" align="center" infoposition="middle" change="relative">
  <label>Lautstärke:</label>
  <address transform="DPT:1.001" mode="readwrite" variant="relative">9/5/4</address>
  <address transform="DPT:16.000" mode="readwrite" variant="absolute">9/5/9</address>
</infotrigger>
