Das Trigger Widget

Autor: Christian Mayer
Available since: 2012

Beschreibung

Der Trigger fügt der Visu eine Schaltfläche hinzu, die einen Wert für einen normalen (kurzen) Tastendruck und darüber hinaus, einen zweiten Wert für einen langen Tastendruck senden kann (wenn konfiguriert).

../../../_images/trigger1.png

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Trigger-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Trigger-Element

Element

Attribut

Name

Inhalt

Beschreibung

trigger

value

Text

shortvalue

Text

Legt fest welcher Wert bei kurzer Betätigung der Schaltfläche gesendet wird.

shorttime

Zahl

Zeit in Millisekunden innerhalb der die Betätigung der Schaltfläche als Kurzzeit interpretiert wird.

mapping

Text

Ordnet den Werten vom Bus andere Werte, Texte oder Symbole zur Anzeige zu. Siehe auch Mapping

styling

Text

Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling

align

left, right oder center

flavour

Text

Auswahl der Darstellungsvariante. Siehe auch Flavour.

bind_click_to_widget

true oder false

Beim Aktivieren dieser Option wird die gesamte Widget Fläche als Schaltfläche genutzt

class

Text

Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

send-long-on-release

true oder false

Sendet den Wert für den langen Tastendruck erst nachdem der Button losgelassen wurde (=true), oder sofort nachdem der Schwellwert für den kurzen Tastendruck überschritten wurde (=false).

format

Text

Formatierung des Wertes (printf-Syntax).

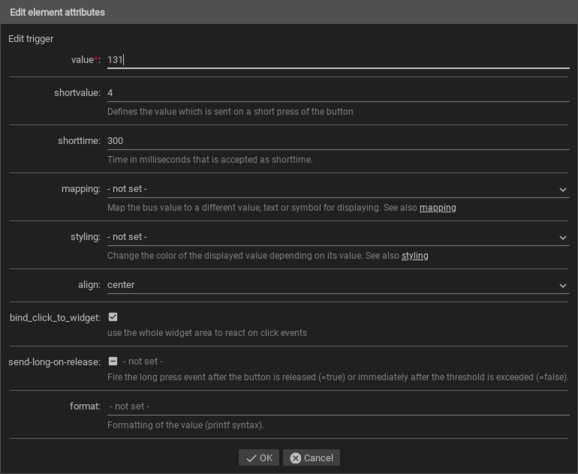

../../../_images/de_config_widgets_trigger_index_editor_attributes.png

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

trigger
  • layout

colspan

Zahl

Spaltenanzahl für dieses Widget.

colspan-m

Zahl

Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.

colspan-s

Zahl

Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.

rowspan

Zahl

Zeilenanzahl für dieses Widget.

x

Text

Horizontale Position des Widgets auf 2D Seiten.

x-s

Text

Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

x-m

Text

Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

y

Text

Vertikale Position des Widgets auf 2D Seiten.

y-s

Text

Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

y-m

Text

Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

z

Text

Für zukünftige Anwendungen reserviert.

width

Text

Breite des Widgets auf 2D Seiten.

width-s

Text

Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

width-m

Text

Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

scale

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).

scale-s

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).

scale-m

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

trigger
  • label

  • icon

name

Text

Name unter dem das Icon registriert ist.

type

Text

flavour

Text

Auswahl der Darstellungsvariante. Siehe auch Flavour.

color

Text

Farbe des Icon in CSS Notation (z.B. #1188FF).

styling

Text

Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling

class

Text

Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

trigger
  • label

    • #text

Text

Text um bei dem Widget eine Beschreibung darzustellen.

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

trigger
  • address

transform

Text

Umwandlung des Bus-System Wertes um angezeigt werden zu können.

mode

disable, read, write oder readwrite

„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.

variant

Text

format-pos

Zahl

Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.

selector

Text

Nur MQTT: JSON Selektor

qos

Zahl

Nur MQTT: QoS

retain

true oder false

Nur MQTT: retain Flag

ignore-error

true oder false

Nur MQTT: ignoriere Dekodierfehler.

trigger
  • address

    • #text

Text

Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

../../../_images/de_config_widgets_trigger_index_editor_elements.png

Elemente im Editor

XML Syntax

Alternativ kann man für das Trigger Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier einige Beispielcodes für Trigger-Widgets:

Beispiel 1 - Szene "4" aufrufen und abspeichern

Beispiel 1 - Szene „4“ aufrufen und abspeichern

<trigger value="131" shortvalue="4" shorttime="300" styling="Red_Green" mapping="On_Off" align="center" bind_click_to_widget="true">
    <layout colspan="2"/>
    <label>Trigger</label>
    <address transform="DPT:5.001" mode="write" variant="short">1/1/13</address>
    <address transform="DPT:5.001" mode="write" variant="button">1/1/13</address>
</trigger>
Beispiel 2 - kurz=0; lang=1

Beispiel 2 - kurz=0; lang=1

<trigger value="1" shorttime="300" shortvalue="0">
    <label>Trigger auf 300ms</label>
    <address transform="DPT:1.001" variant="button" mode="readwrite">12/7/1</address>
    <address transform="DPT:1.001" variant="short" mode="readwrite">12/7/10</address>
</trigger>
