Das Info Widget

Autor: Christian Mayer
Verfügbar seit: 0.8.0 (2012)

Beschreibung

Das Info Widget fügt der Visualisierung einen dynamischen Text hinzu. Dies ermöglicht die Anzeige von Werten von Gruppenadressen hinzu, beispielsweise Temperaturen, Texte, etc.

Beispiel Info Widget

Beispiel Info Widget

Die Ausgabewerte können formatiert werden (Anzahl der Nachkomma-Stellen, Einheiten etc.)

Beispiel Info Widget mit Formatierung

Beispiel Info Widget mit Formatierung

Zusätzlich kann über ein Mapping eine Ersetzung der Zahlen durch Texte oder Symbole vorgenommen werden (z.B. An/Aus statt 0/1 oder Icons für Fensterkontakte). Zur CometVisu gehört die umfangreiche Sammlung an Icons für die verschiedensten Zwecke. Weitere Informationen findet man auf der Dokumentations-Seite für das Mapping.

Beispiel Info Widget mit Mapping in Icons

Beispiel Info Widget mit Mapping in Icons

und/oder über ein Styling Farben gesetzt werden (z.B. negative Zahlen in Rot)

Beispiel Info Widget mit Styling

Beispiel Info Widget mit Styling

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Grundsätzliches.

Das Verhalten und Aussehen des Info-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Info-Element

Element

Attribut

Name

Inhalt

Beschreibung

info

format

Text

Formatierung des Wertes (printf-Syntax).

styling

Text

Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling

mapping

Text

Ordnet den Werten vom Bus andere Werte, Texte oder Symbole zur Anzeige zu. Siehe auch Mapping

align

left, right oder center

flavour

Text

Auswahl der Darstellungsvariante. Siehe auch Flavour.

class

Text

Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

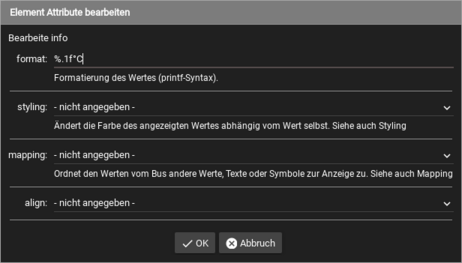

../../../_images/de_config_widgets_info_index_editor_attributes.png

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

info
  • layout

colspan

Zahl

Spaltenanzahl für dieses Widget.

colspan-m

Zahl

Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.

colspan-s

Zahl

Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.

rowspan

Zahl

Zeilenanzahl für dieses Widget.

x

Text

Horizontale Position des Widgets auf 2D Seiten.

x-s

Text

Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

x-m

Text

Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

y

Text

Vertikale Position des Widgets auf 2D Seiten.

y-s

Text

Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

y-m

Text

Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

z

Text

Für zukünftige Anwendungen reserviert.

width

Text

Breite des Widgets auf 2D Seiten.

width-s

Text

Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

width-m

Text

Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

scale

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).

scale-s

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).

scale-m

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

info
  • label

  • icon

name

Text

Name unter dem das Icon registriert ist.

type

Text

flavour

Text

Auswahl der Darstellungsvariante. Siehe auch Flavour.

color

Text

Farbe des Icon in CSS Notation (z.B. #1188FF).

styling

Text

Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling

class

Text

Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

info
  • label

    • #text

Text

Text um bei dem Widget eine Beschreibung darzustellen.

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

info
  • address

transform

Text

Umwandlung des Bus-System Wertes um angezeigt werden zu können.

mode

disable, read, write oder readwrite

„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.

variant

Text

format-pos

Zahl

Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.

selector

Text

Nur MQTT: JSON Selektor

qos

Zahl

Nur MQTT: QoS

retain

true oder false

Nur MQTT: retain Flag

ignore-error

true oder false

Nur MQTT: ignoriere Dekodierfehler.

info
  • address

    • #text

Text

Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

../../../_images/de_config_widgets_info_index_editor_elements.png

Elemente im Editor

XML Syntax minimal

Alternativ kann man für das Info Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das Info Widget aus dem folgenden Screenshot erzeugt:

Info, einfaches Beispiel

Info, einfaches Beispiel

<info>
  <label>Zaehler</label>
  <address transform="DPT:13.001" mode="read">3/3/1</address>
</info>

Die 2. address Zeile ist zwar streng genommen optional, jedoch macht ein Info-Widget ohne die Rückmeldeadresse in der Praxis keinen Sinn, da es dann Ereignisse vom Bus (wie z.B. Zentral-Aus, Treppenlicht) nicht mitbekommt und den Status falsch anzeigt.

XML Syntax komplett

Hier eine Beispielcode der das Info Widget aus dem folgenden Screenshot erzeugt:

<info mapping="AufZuTuerSymbol">
  <label>Kuechentuer</label>
  <address transform="DPT:5.010" mode="read">3/4/2</address>
</info>

<info mapping="On_Off" styling="Green_Red">
  <label>Wasseralarm</label>
  <address transform="DPT:1.002" mode="readwrite">3/2/1</address>
</info>

<info mapping="Open_Close" styling="Green_Red">
  <label>Kuechenfenster</label>
  <address transform="DPT:1.009" mode="read">3/4/0</address>
</info>

<info format="%.1f°C">
  <label>Aussentemperatur</label>
  <address transform="DPT:9.001" mode="read">3/6/0</address>
</info>

Beispiele

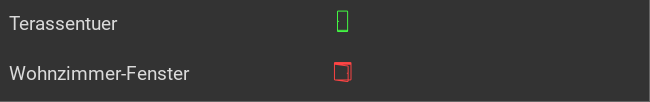

Anzeige Fenster-/Türstatus

Status einer Terrassentür und -fenster (mit Kontakten im Fenstergriff - Unterscheidung geschlossen/gekippt/offen)

../../../_images/info_complex.png
...
<meta>
    <mappings>
     <mapping name="AufZuTuerSymbol">
        <entry value="0">
          <icon name="fts_door" color="green"/>
        </entry>
        <entry value="1">
          <icon name="fts_door_open" color="red"/>
        </entry>
        <entry value="2">
          <icon name="fts_door_tilt" color="orange"/>
        </entry>
      </mapping>
      <mapping name="AufZuFensterSymbol">
        <entry value="0">
          <icon name="fts_window_1w" color="green"/>
        </entry>
        <entry value="1">
          <icon name="fts_window_1w_open" color="red"/>
        </entry>
        <entry value="2">
          <icon name="fts_window_1w_tilt" color="orange"/>
        </entry>
      </mapping>
    </mappings>
</meta>
...
<group nowidget="true">
    <info mapping="AufZuTuerSymbol">
      <label>Terassentuer</label>
      <address transform="DPT:5.010" mode="read">3/4/2</address>
    </info>
    <info mapping="AufZuFensterSymbol">
      <label>Wohnzimmer-Fenster</label>
      <address transform="DPT:5.010" mode="read">3/4/6</address>
    </info>
</group>
