Das Page Widget

Autor: Christian Mayer

Verfügbar seit: 2012

Beschreibung

Das Page-Widget fügt der Visualisierung eine Seite hinzu. Eine Seite kann beliebig viele Widgets (auch weitere Seiten) enthalten. Die Seiten dienen dazu die Widgets inhaltlich zusammenzufassen. So kann man z.B. für jeden Raum eine Seite hinzufügen und dort alle Widgets einfügen, die in diesem Raum vorhanden sind (z.B. alle Lampen, Steckdosen, Jalousien und sonstigen Informations- und Bedienungsmöglichkeiten innerhalb dieses Raumes.

Zu tun

Weitere Erklärungen zum Page-Widget, ggf. Beispiele (aus der Metal-Demo?)

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Grundsätzliches.

Das Verhalten und Aussehen des Page-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Page-Element

Element	Attribut
	Name	Inhalt	Beschreibung
page	name	Text	Titel der Seite
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	align	left, right oder center
	ga	Text	Adresse um über den Bus auf diese Seite zu wechseln.
	transform	Text	Umwandlung des Bus-System Wertes um angezeigt werden zu können.
	clients	Text	Filter mit allen ClientIDs für die die GA gültig ist. Komma separierte Liste.
	visible	true oder false	Zeigt ein Widget mit dem Seitennamen als Link auf die Seite
	type	text, 2d oder 3d
	size	fixed, scaled oder contained
	backdropalign	Text
	backdrop	anyURI
	showtopnavigation	true oder false	Zeigt oben auf der Seite den Navigationspfad, der die aktuelle Seite inkl. der übergeordneten Seiten zeigt.
	showfooter	true oder false	Zeigt eine Fußzeile am Ende der Seite. Der Inhalt der Fußzeile wird in der config-Datei festgelegt.
	shownavbar-top	true oder false	Zeigt oben auf der Seite die definierte Navigationsleiste an
	shownavbar-bottom	true oder false	Zeigt unten auf der Seite die definierte Navigationsleiste an
	shownavbar-left	true oder false	Zeigt links auf der Seite die definierte Navigationsleiste an
	shownavbar-right	true oder false	Zeigt rechts auf der Seite die definierte Navigationsleiste an
	bind_click_to_widget	true oder false	Beim Aktivieren dieser Option wird die gesamte Widget Fläche als Schaltfläche genutzt

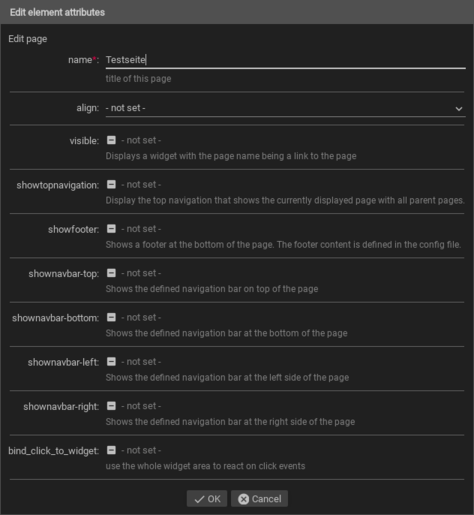

Attribute im Editor (vereinfachte Ansicht) [1]

2D Seiten

Bei 2D Seiten lassen sich die Widgets frei auf der Seite positionieren so wie ein Hintergrundbild verwenden. Ein typisches Anwendungsbeispiel ist ein Grundriss als Hintergrundbild, bei dem die für den jeweiligen Raum relevanten Widgets entsprechend positioniert sind.

Hintergrundbild

Die dargestellte Größe des Hintergrundbildes in Relation zum Browserfenster lässt sich über das Attribut size anpassen. Hierbei gilt:

Über das Attribut backdropalign lässt sich die Position des Hintergrundbildes verschieben. Ohne Angabe wird dieses zentriert dargestellt, was einem Wert von 50% 50% entspricht.

Mit 0px 50% würde es am linken Rand, aber vertikal zentriert erscheinen und mit 0px 0px links oben.

Widgets

Bei den Widgets muss nun das im layout Element das x und y Attribut zur korrekten Positionierung befüllt werden. Bei diesen Widgets wird ein Wert mit einer CSS-Einheit benötigt. Typisch sind daher relative Angaben wie 12% oder absolute Angaben in Pixeln wie 123px.

Tipp

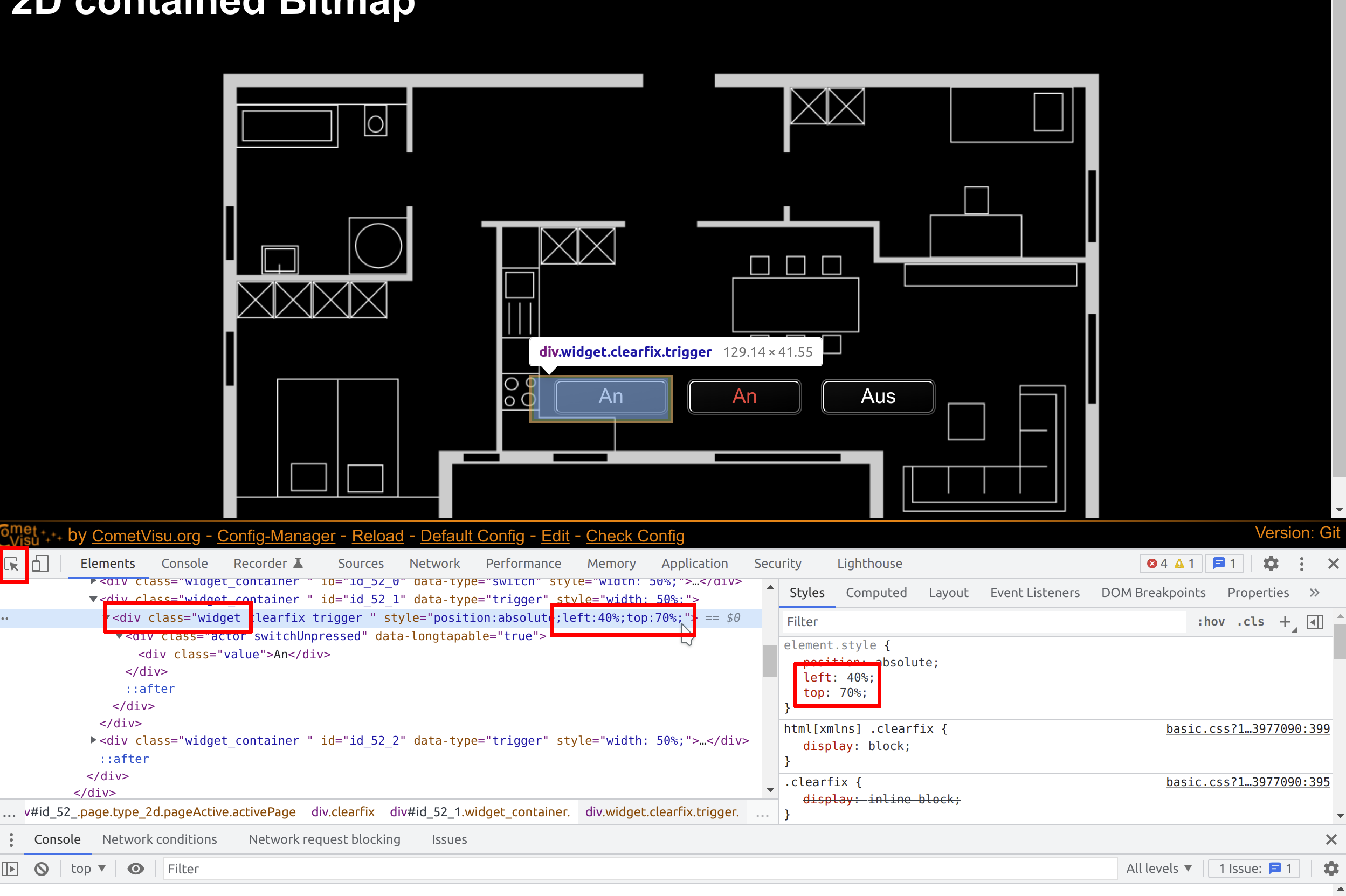

Um die optimalen Werte für die Positionierung bestimmen zu können gibt es einen Trick den moderne Browser unterstützen: Den Entwicklungsmodus, der über Strg + Umschalt + i aktiviert wird.

Als erstes positioniert man das Widget grob über die Config-Datei, lädt diese Config dann im Browser und öffnet dort den Entwicklermodus. Dann klickt man auf das „Box mit Cursor“ Icon und anschließend auf das zu bearbeitende Widget im Browser-Fenster selbst. Nun wird im DOM-Tree dieses Widget angezeigt. Hier muss man nun ggf. ein paar Ebenen nach oben gehen und das <div class="widget ... auswählen. Hier sieht man auch bei dem Attribut style in den Werten left und top genau die Werte aus der Config-Datei stehen. Dieses Werte lassen sich nun ändern (am einfachsten im rechten Fensterbereich im Reiter „Styles“). Diese Änderungen werden sofort im Browserfenster umgesetzt, so dass sich hier leicht eine Fein-Positionierung durchführen lässt. Der gefundene Zielwert muss anschließend nur noch in die Config-Datei übernommen werden.

Erlaubte Kind-Elemente und deren Attribute

Innerhalb des Page-Widgets sind alle anderen Widgets (auch andere Page-Widgets) erlaubt.

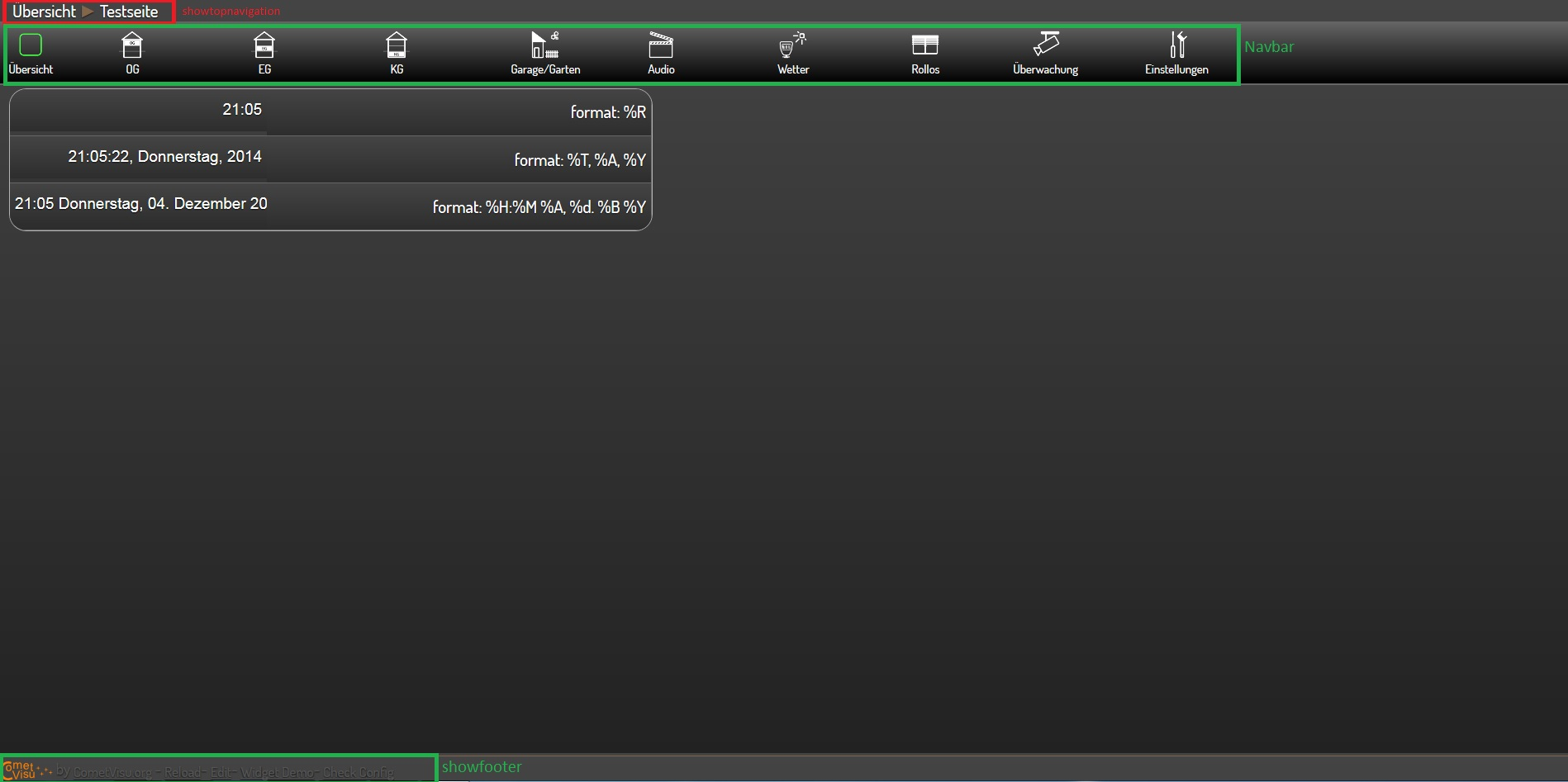

Erklärung zu den Menübezeichnungen

Bus initiierter Seitenwechsel

Kommunikation

Um über eine Bus-Botschaft die in der Visu angezeigte Seite zu wechseln, kann bei dem anzuzeigenden <page> Element das Attribut ga mit der Ziel-Bus-Adresse gesetzt werden.

Wird nur das Attribut ga gesetzt, so wird immer bei einem Wert von 1 (bei KNX: DPT:1 oder DPT:5) die Seite gewechselt.

Wird das Attribut transform gesetzt, so wird die Adresse bei ga mit diesem Transform als Datentyp interpretiert.

Warnung

Die Verwendung von ga ohne transform ist veraltet und wird in zukünftigen Versionen nicht mehr unterstützt werden.

Client-Auswahl

Um den für den Seitenwechsel notwendigen Wert zu definieren oder aber auch um den Seitenwechsel nur auf einem Teil der Visus zu aktivieren wird das Attribut clients verwendet. Inhalt ist eine (über Komma getrennte) Liste aus Client-ID mit Doppelpunkt und dem Trigger-Wert. Über die Wildcard * können mehrere Clients gleichzeitig angesprochen werden, denen Client-ID mit dem gleichen Text beginnt.

Beispiele:

• clients="*:1"

  Jede Visu reagiert wenn eine 1 gesendet wird.

• clients="Diele_EG"

  Nur die Visu Diele_EG reagiert, es muss eine 1 gesendet werden.

• clients="Diele_EG:0"

  Nur die Visu Diele_EG reagiert, es muss eine 0 gesendet werden.

• clients="Diele_UG:0, Diele_EG:1"

  Die Visu Diele_UG reagiert wenn eine 0 gesendet wird, die Diele_EG reagiert, wenn auf die gleiche ga eine 1 gesendet wird.

• clients="Diele_*" oder clients="Diele_*:1"

  Jeder Client der mit Diele_ anfängt (wie z.B. Diele_UG und Diele_EG) reagiert, es muss eine 1 gesendet werden.

Ein möglicher Anwendungsfall wären in der Wand verbaute Touch-Panel PCs die alle bei Betätigung der Klingel auf die Visu-Seite mit dem Außenkamera-Bild umschalten sollen (dann würde die Kamera-Seite mit clients="Diele_*:1" alle Touch-Panels adressieren, die Visu auf dem Handy aber nicht reagieren. Wenn nun auf die Adresse in ga eine 1 gesendet wird, schalten die Clients die Seite um). Auch üblich ist der Anwendungsfall, bei dem beim Öffnen der Haustüre die Visu in der Diele im Erdgeschoss auf die Seite mit dem Verschluss-Status aller Fenster gewechselt werden soll (also clients="Diele_EG:1"), damit man beim Verlassen des Hauses weiß, ob alles sicher abgeschlossen ist.

XML Syntax

Hier der Beispielcode der die Page mit den oben gezeigten Eigenschaften einfügt:

<page name="Testseite" visible="true" showtopnavigation="true"
        showfooter="true" shownavbar-top="true" shownavbar-bottom="false"
        shownavbar-left="false" shownavbar-right="false">
....
</page>

Fußnoten

[1]

In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
