Das Switch Widget

Autor: Christian Mayer
Available since: 0.8.0 (2012)

Beschreibung

Das Switch Widget fügt der Visualisierung eine Schaltfläche hinzu. Mit dieser können z.B. Ein/Aus Schalter realisiert werden.

../../../_images/switch.png

Es kann über ein Mapping eine Ersetzung der 0/1 im Switch durch Texte oder Symbole vorgenommen werden (z.B. An/Aus statt 0/1 oder Icons für Fensterkontakte, Alarme, Lampen etc.). Zur CometVisu gehört die umfangreiche Sammlung an Icons für die verschiedensten Zwecke. Weitere Informationen findet man auf der Dokumentations-Seite für das Mapping.

../../../_images/switch_mapping.png

und/oder über ein Styling Farben gesetzt werden (z.B. An in rot und Aus in Grün)

../../../_images/switch_styling.png

Natürlich kann man auch beides gleichzeitig nutzen:

../../../_images/switch_mapping_styling.png

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Switch-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente des Switch-Widgets. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Switch-Element

Element

Attribut

Name

Inhalt

Beschreibung

switch

styling

Text

Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling

mapping

Text

Ordnet den Werten vom Bus andere Werte, Texte oder Symbole zur Anzeige zu. Siehe auch Mapping

on_value

Text

Wert für den An-Zustand. Default ist „1“.

off_value

Text

Wert für den Aus-Zustand. Default ist „0“.

align

left, right oder center

flavour

Text

Auswahl der Darstellungsvariante. Siehe auch Flavour.

bind_click_to_widget

true oder false

Beim Aktivieren dieser Option wird die gesamte Widget Fläche als Schaltfläche genutzt

class

Text

Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

format

Text

Formatierung des Wertes (printf-Syntax).

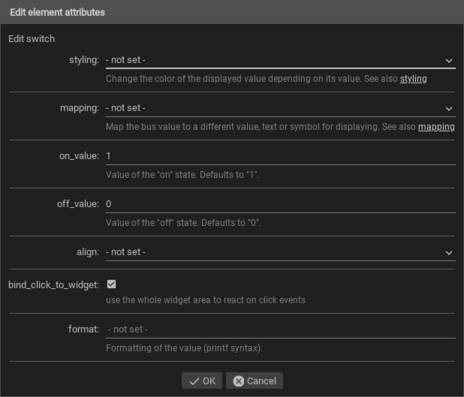

../../../_images/de_config_widgets_switch_index_editor_attributes.png

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

switch
  • layout

colspan

Zahl

Spaltenanzahl für dieses Widget.

colspan-m

Zahl

Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.

colspan-s

Zahl

Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.

rowspan

Zahl

Zeilenanzahl für dieses Widget.

x

Text

Horizontale Position des Widgets auf 2D Seiten.

x-s

Text

Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

x-m

Text

Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

y

Text

Vertikale Position des Widgets auf 2D Seiten.

y-s

Text

Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

y-m

Text

Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

z

Text

Für zukünftige Anwendungen reserviert.

width

Text

Breite des Widgets auf 2D Seiten.

width-s

Text

Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

width-m

Text

Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

scale

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).

scale-s

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).

scale-m

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

switch
  • label

  • icon

name

Text

Name unter dem das Icon registriert ist.

type

Text

flavour

Text

Auswahl der Darstellungsvariante. Siehe auch Flavour.

color

Text

Farbe des Icon in CSS Notation (z.B. #1188FF).

styling

Text

Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling

class

Text

Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

switch
  • label

    • #text

Text

Text um bei dem Widget eine Beschreibung darzustellen.

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

switch
  • address

transform

Text

Umwandlung des Bus-System Wertes um angezeigt werden zu können.

mode

disable, read, write oder readwrite

„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.

variant

Text

format-pos

Zahl

Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.

selector

Text

Nur MQTT: JSON Selektor

qos

Zahl

Nur MQTT: QoS

retain

true oder false

Nur MQTT: retain Flag

ignore-error

true oder false

Nur MQTT: ignoriere Dekodierfehler.

switch
  • address

    • #text

Text

Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

../../../_images/de_config_widgets_switch_index_editor_elements.png

Elemente im Editor

XML Syntax minimal

Alternativ kann man für das switch Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das switch Widget aus dem folgenden Screenshot erzeugt:

Einfacher Switch

Einfacher Switch

<switch on_value="1" off_value="0">
  <label>Kanal 1</label>
  <address transform="DPT:1.001" mode="readwrite">1/1/0</address>
  <address transform="DPT:1.001" mode="read">1/4/0</address>
</switch>

Die zweite address Zeile ist zwar streng genommen optional, jedoch macht ein Switch-Widget ohne die Rückmeldeadresse in der Praxis keinen Sinn, da es dann Ereignisse vom Bus (wie z.B. Zentral-Aus, Treppenlicht) nicht mitbekommt und den Status falsch anzeigt.

XML Syntax komplett

Hier der Beispielcode der das switch Widget mit den allen gezeigten Eigenschaften einfügt, inkl. der benutzten Mappings / Stylings:

Switch mit mapping + styling

Switch mit mapping + styling

...
<meta>
    <mappings>
        <mapping name="OnOff">
            <entry value="0">Aus</entry>
            <entry value="1">An</entry>
        </mapping>
    </mappings>
    <stylings>
        <styling name="RedGreen">
            <entry value="1">red</entry>
            <entry value="0">green</entry>
        </styling>
    </stylings>
</meta>
...
<switch on_value="1" off_value="0" mapping="OnOff" styling="RedGreen" bind_click_to_widget="true">
  <label>Kanal 1<icon name="control_on_off"/></label>
  <address transform="DPT:1.001" mode="readwrite">1/1/0</address>
  <address transform="DPT:1.001" mode="read">1/4/0</address>
</switch>
