Das PowerSpectrum Plugin

Verfügbar seit Version: 0.10.0
Autor: Christian Mayer

Beschreibung

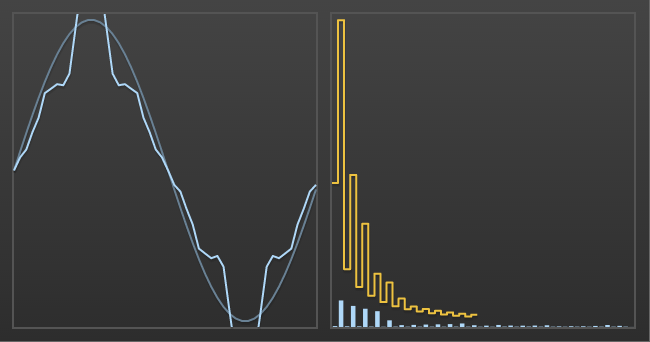

Das Plugin erzeugt ein Diagramm, dass das aktuelle Strom- oder Spannungspektrum der Stromversorgung darstellen kann. Hierzu werden die KNX Diagramme verarbeitet, die das Enertex Smart Meter versenden kann.

../../../../_images/powerspectrum.png

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Erlaubte Attribute im Switch-Element

Element Attribut
  Name Inhalt Beschreibung
powerspectrum type Text Wahl der Art des Spektrums durch die Angabe von “current” oder “voltage”.
showlegend true oder false Boolscher Wert um eine Legende anzuzeigen.
singlephase true oder false Boolscher Wert um auszuwhälen, dass nur eine Phase angezeigt wird.
spectrumonly true oder false Boolscher Wert um die Anzeige auf das Spektrum selbst zu beschränken.
limitname Text Anzeigename für den Grenzwert. Wird in der Legende verwendet.
limitcolor Text Farbe für den Grenzwert.
name1 Text Anzeigename für die erste Phase.
color1 Text Farbe für die erste Phase.
name2 Text Anzeigename für die zweite Phase.
color2 Text Farbe für die zweite Phase.
name3 Text Anzeigename für die dritte Phase.
color3 Text Farbe für die dritte Phase.
../../../../_images/de_config_widgets_plugins_powerspectrum_index_editor_attributes.png

Attribute im Editor (vereinfachte Ansicht)

Erlaubte Kind-Elemente und deren Attribute

Element Attribut
Struktur Name Inhalt Beschreibung
powerspectrum
  • layout
colspan Zahl Spaltenanzahl für dieses Widget.
colspan-m Zahl Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
colspan-s Zahl Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
rowspan Zahl Zeilenanzahl für dieses Widget.
x Text Horizontale Position des Widgets auf 2D Seiten.
y Text Vertikale Position des Widgets auf 2D Seiten.
z Text Für zukünftige Anwendungen reserviert.
width Text Breite des Widgets auf 2D Seiten.
Element Attribut
Struktur Name Inhalt Beschreibung
powerspectrum
  • label
  • icon
name Text
type Text
flavour Text Auswahl der Darstellungsvariante. Siehe auch Flavour.
color Text
styling Text
class Text Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
powerspectrum
  • label
  • #text
  Text Text um bei dem Widget eine Beschreibung darzustellen.
Element Attribut
Struktur Name Inhalt Beschreibung
powerspectrum
  • address
transform Text
mode disable, read, write oder readwrite
variant Text
format-pos Zahl
powerspectrum
  • address
  • #text
  Text Die Gruppenaddresse (z.B: 12/0/7) bei KNX-Backends oder der Item-Name beim openHAB-Backend.

XML Syntax minimal

Alternativ kann man für das switch Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!
