Das RGB Widget

Verfügbar seit Version: 2012
Autor: Christian Mayer

Beschreibung

Mit dem RGB-Widget kann man eine Farbe in der Visu anzeigen. Die Farbe setzt sich zusammen aus drei einzelnen Farbwerten für Rot (R), Grün (G) und Blau (B). Damit lässt sich z.B. die Farbe einer LED-Lampe anzeigen.

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des RGB-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ..... unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im RGB-Element

Element Attribut
  Name Inhalt Beschreibung
rgb flavour Text Auswahl der Darstellungsvariante. Siehe auch Flavour.

Erlaubte Kind-Elemente und deren Attribute

Element Attribut
Struktur Name Inhalt Beschreibung
rgb
  • layout
colspan Zahl Spaltenanzahl für dieses Widget.
colspan-m Zahl Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
colspan-s Zahl Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
rowspan Zahl Zeilenanzahl für dieses Widget.
x Text Horizontale Position des Widgets auf 2D Seiten.
y Text Vertikale Position des Widgets auf 2D Seiten.
z Text Für zukünftige Anwendungen reserviert.
width Text Breite des Widgets auf 2D Seiten.
Element Attribut
Struktur Name Inhalt Beschreibung
rgb
  • label
  • icon
name Text
type Text
flavour Text Auswahl der Darstellungsvariante. Siehe auch Flavour.
color Text
styling Text
class Text Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
rgb
  • label
  • #text
  Text Text um bei dem Widget eine Beschreibung darzustellen.
Element Attribut
Struktur Name Inhalt Beschreibung
rgb
  • address
transform Text
mode disable, read, write oder readwrite
variant Text
format-pos Zahl
rgb
  • address
  • #text
  Text Die Gruppenaddresse (z.B: 12/0/7) bei KNX-Backends oder der Item-Name beim openHAB-Backend.

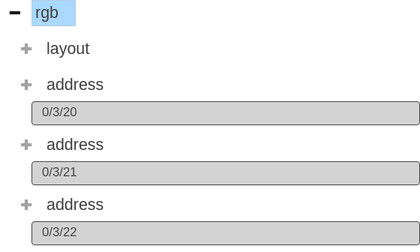

../../../_images/de_config_widgets_rgb_index_editor_elements.png

Elemente im Editor

XML Syntax

Alternativ kann man für das RGB Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das RGB Widget aus dem folgenden Screenshot erzeugt:

Zu tun

Screenshot funktioniert nicht

<rgb>
  <address transform="DPT:5.004" mode="read" variant="r">0/3/20</address>
  <address transform="DPT:5.004" mode="read" variant="g">0/3/21</address>
  <address transform="DPT:5.004" mode="read" variant="b">0/3/22</address>
</rgb>

Fußnoten

[1]In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
