Das RSSLog Plugin

Autor: Michael Markstaller
Available since: 2011

Beschreibung

Das RSSLog-Plugin fügt der Visu-Seite interaktive Log-Meldungen hinzu, die auf der RSS-Feed Technologie basieren.

Diese Log-Meldungen können sowohl für ein statisches Ereignisprotokoll, z.B. wann geklingelt wurde oder wann es welche Anlagenfehler gab, als auch für ein interaktives Protokoll verwendet werden. Bei diesem können Einträge bestätigt werden, was beispielsweise für eine ToDo-Liste relevant ist.

Durch einen Klick auf die Log-Liste öffnet sich ein Pop-Up-Fenster. In diesem können noch mehr Einträge sichtbar sein und es ist - bei der interaktiven Variante - möglich die einzelnen Zeilen zu bestätigen.

../../../../_images/rsslog_simple_mapping.png

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des RSSLog-Plugins kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im rsslog-Element

Element

Attribut

Name

Inhalt

Beschreibung

rsslog

src

Text

URL der rsslog.php.

database

Text

ID/Name für die Datenbank Einstellungen aus der versteckten Konfiguration.

refresh

integer

Aktualisiert die Anzeige automatisch nach dieser Zahl von Sekunden.

delay

integer

Zusätzliche Wartezeit in Millisekunden zwischen Eintreffen der Aktualisierungsanfrage und der Aktualisierung selbst.

limit

integer

Anzahl der anzuzeigenden Einträge.

mode

first, last oder rollover

Zeige nur die ersten (first), letzten (last) oder im zeitlichen Verlauf (-> refresh) wechselnden (rollover) Einträge, wenn der Platz nicht ausreicht.

datetime

true oder false

Zeige Datum und Zeit des Eintrags an.

timeformat

Text

Format des Datums und der Uhrzeit (im strftime Format).

filter

Text

Zeige nur Einträge mit diesem Filter-Text.

itemack

modify, display oder disable

Legt fest ob der Status (state) geändert (modify) werden kann, nur angezeigt wird (display) oder nicht angezeigt wird (disable).

future

integer

Zeit in Stunden für zukünftige Ereignisse.

../../../../_images/de_config_widgets_plugins_rsslog_index_editor_attributes.png

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

rsslog
  • layout

colspan

Zahl

Spaltenanzahl für dieses Widget.

colspan-m

Zahl

Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.

colspan-s

Zahl

Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.

rowspan

Zahl

Zeilenanzahl für dieses Widget.

x

Text

Horizontale Position des Widgets auf 2D Seiten.

x-s

Text

Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

x-m

Text

Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

y

Text

Vertikale Position des Widgets auf 2D Seiten.

y-s

Text

Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

y-m

Text

Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

z

Text

Für zukünftige Anwendungen reserviert.

width

Text

Breite des Widgets auf 2D Seiten.

width-s

Text

Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

width-m

Text

Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

scale

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).

scale-s

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).

scale-m

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

rsslog
  • label

  • icon

name

Text

Name unter dem das Icon registriert ist.

type

Text

flavour

Text

Auswahl der Darstellungsvariante. Siehe auch Flavour.

color

Text

Farbe des Icon in CSS Notation (z.B. #1188FF).

styling

Text

Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling

class

Text

Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

rsslog
  • label

    • #text

Text

Text um bei dem Widget eine Beschreibung darzustellen.

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

rsslog
  • address

transform

Text

Umwandlung des Bus-System Wertes um angezeigt werden zu können.

mode

disable, read, write oder readwrite

„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.

variant

Text

format-pos

Zahl

Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.

selector

Text

Nur MQTT: JSON Selektor

qos

Zahl

Nur MQTT: QoS

retain

true oder false

Nur MQTT: retain Flag

ignore-error

true oder false

Nur MQTT: ignoriere Dekodierfehler.

rsslog
  • address

    • #text

Text

Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

../../../../_images/de_config_widgets_plugins_rsslog_index_editor_elements.png

Elemente im Editor

Bemerkung

Grundsätzlich gibt es technisch keine Möglichkeit einen RSS-Feed durch eine Aktion vom Server auf dem Client zu aktualisieren, d.h. der Client kann nicht wissen, dass es einen neuen Eintrag gibt. Das RSSLog-Plugin wird nach der im Attribut refresh definierten Zeit die Daten neu laden, aber zwischenzeitlich eingetragene Daten sind bis dahin nicht sehen.

Wenn jedoch optional ein <address> Element mit angegeben wird, kann das RSSLog-Plugin von sich aus die Daten neu laden sobald irgend ein Wert auf diese Adresse geschrieben wird. Über das Attribut delay kann hier noch ein zeitlicher Versatz konfiguriert werden, so dass in der Logik-Engine gegebenenfalls vorhandene Durchlaufzeiten kompensiert werden können.

XML Syntax

Alternativ kann man für das rsslog Plugin auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Einfaches Beispiel: statische Liste

Die Einträge in diesem Beispiel könnten durch diese URLs erzeugt werden:

http://server/resource/plugins/rsslog/rsslog.php?&c=Klingel
http://server/resource/plugins/rsslog/rsslog.php?&c=Briefkasten
http://server/resource/plugins/rsslog/rsslog.php?&c=Lüftungsfilter%20voll
http://server/resource/plugins/rsslog/rsslog.php?&c=Rauchmelder

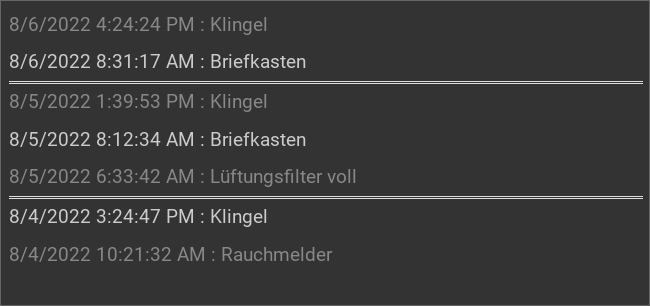

RSSLog, einfaches Beispiel

RSSLog, einfaches Beispiel

...
<meta>
    <plugins>
        <plugin name="rsslog"/>
    </plugins>
</meta>
...
<rsslog src="plugins/rsslog/rsslog.php" refresh="300" limit="6" mode="last">
    <layout rowspan="6" colspan="6"/>
    <address transform="DPT:1.001" mode="readwrite">12/7/1</address>
</rsslog>

Einfaches Beispiel: statische Liste, mit Mapping

Die Einträge in diesem Beispiel könnten durch diese URLs erzeugt werden:

http://server/resource/plugins/rsslog/rsslog.php?&c=Klingel&mapping=StateDoorBell
http://server/resource/plugins/rsslog/rsslog.php?&c=Briefkasten&mapping=StateMail
http://server/resource/plugins/rsslog/rsslog.php?&c=Lüftungsfilter%20voll&mapping=StateService
http://server/resource/plugins/rsslog/rsslog.php?&c=Rauchmelder&mapping=StateSmokedetector

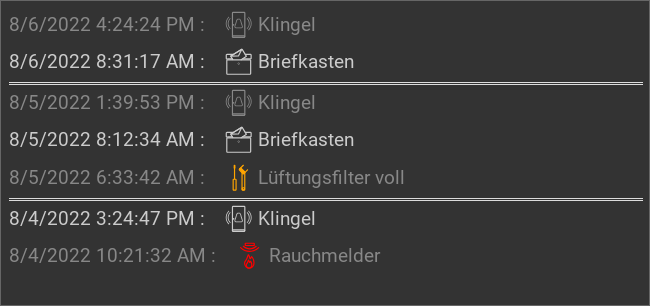

RSSLog, einfaches Beispiel mit Mapping

RSSLog, einfaches Beispiel mit Mapping

...
<meta>
    <plugins>
        <plugin name="rsslog"/>
    </plugins>
    <mappings>
        <mapping name="StateMail">
            <entry value="0"><icon name="message_postbox_mail"/> </entry>
        </mapping>
        <mapping name="StateDoorBell">
            <entry value="0"><icon name="message_bell_door"/> </entry>
        </mapping>
        <mapping name="StateService">
            <entry value="0"><icon name="message_service" color="#FFA500"/> </entry>
        </mapping>
        <mapping name="StateSmokedetector">
            <entry value="0"><icon name="secur_smoke_detector" color="#FF0000"/> </entry>
        </mapping>
    </mappings>
</meta>
...
<rsslog src="plugins/rsslog/rsslog.php" refresh="300" limit="7" mode="last">
    <layout rowspan="6" colspan="6"/>
    <address transform="DPT:1.001" mode="readwrite">12/7/1</address>
</rsslog>

Einfaches Beispiel: interaktive Liste

Die Einträge in diesem Beispiel könnten durch diese URLs erzeugt werden:

http://server/resource/plugins/rsslog/rsslog.php?&c=Aquarium%201%20Wasser%20wechseln&t[]=fish&mapping=StateConfirm&state=0
http://server/resource/plugins/rsslog/rsslog.php?&c=Aquarium%202%20Wasser%20wechseln&t[]=fish&mapping=StateConfirm&state=0
http://server/resource/plugins/rsslog/rsslog.php?&c=Lüftung%20Filter%20tauschen&t[]=ventilation&mapping=StateConfirm&state=0

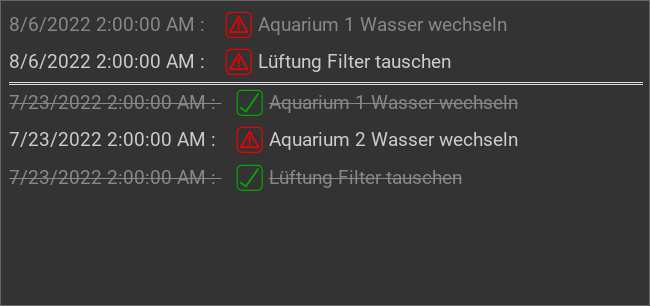

RSSLog, einfaches interaktives Beispiel

RSSLog, einfaches interaktives Beispiel

...
<meta>
    <plugins>
        <plugin name="rsslog"/>
    </plugins>
    <mappings>
        <mapping name="StateConfirm">
            <entry value="0"><icon name="info_warning" color="#EE0000"/> </entry>
            <entry value="1"><icon name="info_ack" color="#00AA00"/> </entry>
        </mapping>
    </mappings>
</meta>
...
<rsslog src="plugins/rsslog/rsslog.php" refresh="300" limit="6" mode="last">
    <layout rowspan="6" colspan="6"/>
    <address transform="DPT:1.001" mode="readwrite">12/7/1</address>
</rsslog>

Komplexes Beispiel mit mehreren Kategorien

Durch die Verwendung von Tags können Kategorien gebildet werden. In der Anzeige wird der Tag zu dem HTML class Attribut hinzugefügt, so dass über CSS eine Formatierung möglich ist. In diesem Beispiel wurde dies genutzt um die verschiedenen Mülltonnen-Farben zu erzeugen.

Die Einträge in diesem Beispiel könnten durch diese URLs erzeugt werden:

http://server/resource/plugins/rsslog/rsslog.php?&c=Bio%20Tonne%20herausstellen&t[]=brown&mapping=StateConfirmGarbage&state=0
http://server/resource/plugins/rsslog/rsslog.php?&c=Gelbe%20Tonne%20herausstellen&t[]=yellow&mapping=StateConfirmGarbage&state=0
http://server/resource/plugins/rsslog/rsslog.php?&c=Papier%20Tonne%20herausstellen&t[]=blue&mapping=StateConfirmGarbage&state=0
http://server/resource/plugins/rsslog/rsslog.php?&c=Tanken&t[]=car&mapping=StateConfirmFuel&state=0

Die ältesten beiden Einträge wurden bereits durch den Anwender bestätigt.

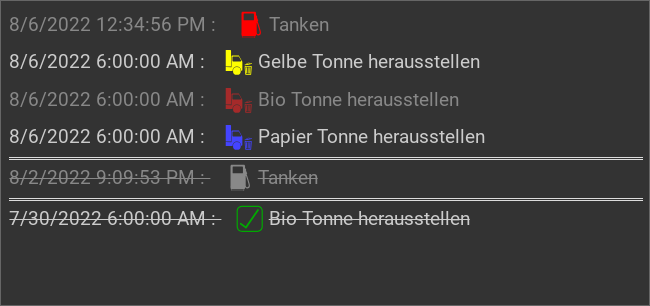

RSSLog, komplexes Beispiel

RSSLog, komplexes Beispiel

...
<meta>
    <plugins>
        <plugin name="rsslog"/>
    </plugins>
    <mappings>
        <mapping name="StateConfirmGarbage">
            <entry value="0"><icon name="message_garbage_collection"/> </entry>
            <entry value="1"><icon name="info_ack" color="#00AA00"/> </entry>
        </mapping>
        <mapping name="StateConfirmFuel">
            <entry value="0"><icon name="scene_gas_station" color="#FF0000"/> </entry>
            <entry value="1"><icon name="scene_gas_station"/> </entry>
        </mapping>
    </mappings>
</meta>
...
<rsslog src="plugins/rsslog/rsslog.php" refresh="300" limit="6" mode="last">
    <layout rowspan="6" colspan="6"/>
    <address transform="DPT:1.001" mode="readwrite">12/7/1</address>
</rsslog>

Externe Interaktion mit den Daten

Das RSSLog-Plugin der CometVisu dient nur der Anzeige der Daten aus der Datenbank, die Befüllung muss durch eine Logik-Engine von außen passieren. Empfohlen wird hierfür nicht direkt auf die Datenbank zuzugreifen, sondern die gleiche HTTP-API zu nutzen, die auch das RSSLog-Plugin nutzt.

Alle Aufrufe sind normale HTTP GET Requests, die eine Logik-Engine leicht erzeugen kann.

API Dokumentation

Parameter für alle Aufrufe:

Schlüssel

Wert

database

Eintrag in der versteckten Konfiguration in dem Informationen über den Datenbank-Zugriff hinterlegt sind.

Relevante Einträge in der versteckte Konfiguration (Hidden Config) sind:

Schlüssel

Wert

type

Datenbank-Typ: sqlite oder mysql.

file

Für sqlite: Datei (inkl. Pfad) für die Datenbank.

host

Für mysql: Host-Adresse der Datenbank.

port

Für mysql, optional: Port der Datenbank.

user

Für mysql: Benutzername für die Datenbank.

pass

Für mysql: Passwort für die Datenbank.

db

Für mysql: Name der Datenbank.

logs

Optional: Name für die Logs Tabelle.

version

Optional: Name für die Version Tabelle.

Neuer Eintrag

Schlüssel

Wert

c

Inhalt

h

Optional: Ein Header bzw. Titel für den Eintrag. Dieser ist nur für den RSS-Feed relevant, nicht aber für das RSSLog-Plugin.

t[]

Optional: Tag zum Filtern.

Es dürfen auch mehrere Tags gleichzeitig gesetzt werden, diese müssen dann durch ein Komma getrennt werden (z.B. t[]=tag1,tag2).

Die Werte der Tags werden auch dem HTML class Attribute des im mapping definierten Eintrags hinzugefügt, so dass dieser über eigene CSS-Regeln zusätzlich formatiert werden kann.

state

Optional: Status des Eintrags (0 oder 1).

Dieser Status kann durch Klick auf den Eintrag interaktiv geändert werden.

mapping

Optional: Auswahl des Mapping für die Anzeige. Dies muss im <meta> Bereich der Konfiguration definiert worden sein und kann genutzt werden um bei dem Eintrag ein Icon mit anzuzeigen. Dieses Mapping nutzt auch den Status des Eintrags.

Beispiel: rsslog.php?c=Fisch&t[]=blau,gelb

Bemerkung

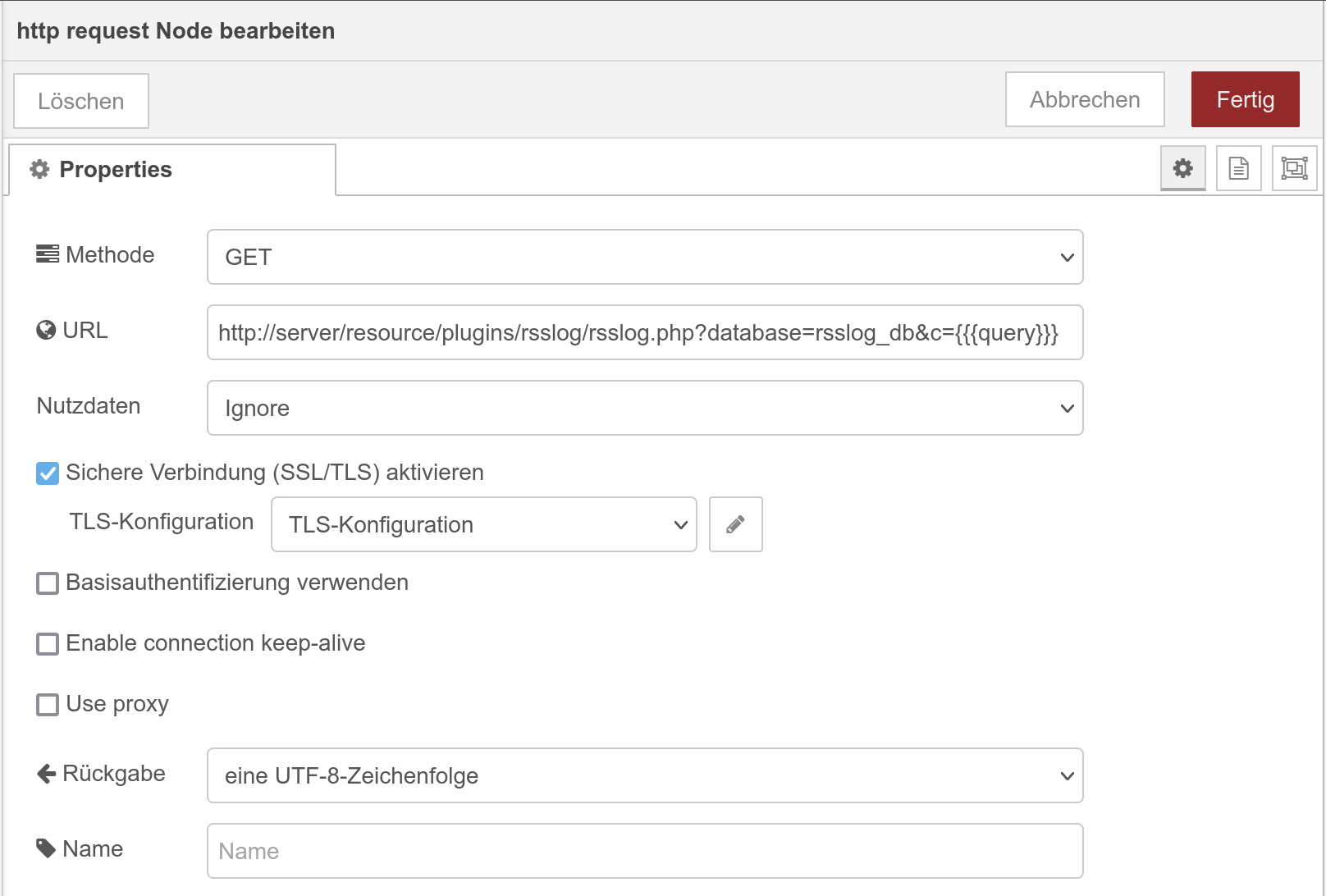

Neue Einträge werden normaler Weise über eine Logik-Engine durch den Aufruf dieser URL erzeugt. Beispiele hierzu sind weiter unten aufgeführt.

Es lassen sich aber auch leicht über die CometVisu von Nutzer selbst neue Einträge hinzufügen. Hierzu muss nur ein URL-Trigger mit einer URL nach diesem Schema verwendet werden.

Log als RSS-Feed ausgeben

Schlüssel

Wert

f

Optional: Filter; nur Einträge deren Tag auf den Filter passen werden ausgegeben

state

Optional: Nur Einträge mit diesem Zustand werden ausgegeben

limit

Optional: Zahl der auszugebenden Einträge

showmeta

Optional: wenn true dann wird der Titel um Meta-Informationen erweitert

Beispiel: rsslog.php?f=gelb&state=0&limit=5

Log auf einer HTML-Seite anzeigen

Schlüssel

Wert

dump

(Ohne Wert)

Beispiel: rsslog.php?dump

Alte Einträge löschen

Schlüssel

Wert

r

UNIX-Zeitstempel (Sekunden seit dem 1.1.1970) des ältesten Eintrags der noch zu behalten ist

f

Optional: Filter; nur Zeilen bei denen der Filter zutrifft werden gelöscht

Beispiel: rsslog.php?r=213&f=gelb

Bemerkung

Damit die Datenbank nicht zu groß wird sollten regelmäßig alte Einträge gelöscht werden.

Hierfür bietet es sich an den Aufruf dieser URL periodisch und automatisch durchzuführen, beispielsweise als CRON-Job. Ein Aufruf um alle Einträge zu löschen die älter als ein Jahr sind würde sich über diesen Terminal-Befehl erledigen lassen:

wget http://server/resource/plugins/rsslog/rsslog.php?r=`date +%s -d "1 year ago"`

Manuell lässt sich diese Bereinigung der Datenbank am leichtesten über die Info-Seite erreichen.

Einen Eintrag löschen

Schlüssel

Wert

d

ID des Eintrags

Beispiel: rsslog.php?d=123

Inhalt im JSON Format ausgeben

Schlüssel

Wert

j

(Ohne Wert)

Beispiel: rsslog.php?j

Status aktualisieren

Schlüssel

Wert

u

ID des Eintrags

state

Der neue Wert für den Status

Beispiel: rsslog.php?u=123&state=1

Info-Seite anzeigen

Die Info-Seite zeigt Informationen über die Konfiguration und die Datenbank an, beispielsweise die Zahl der gespeicherten Einträge. Außerdem gibt es Links mit denen ältere Einträge gelöscht werden können.

Schlüssel

Wert

info

(Ohne Wert)

Beispiel: rsslog.php?info

Beispiel: API Zugriff aus der Linux Shell

In einer Shell lässt sich über die bekannten Tools wget oder curl auch ein HTTP GET Request absetzen.

Mit diesem Befehl lässt sich beispielsweise ein neuer Eintrag anlegen, in diesem Beispiel mit dem Inhalt Klingel und der in der Hidden-Config konfigurierten Datenbank rsslog_db:

wget http://server/resource/plugins/rsslog/rsslog.php?database=rsslog_db&c=Klingel

Beispiel: API Zugriff mit Node-RED

Bei Node-RED kann http request genutzt werden um einen Eintrag zu erzeugen.

Bei diesem Beispiel soll bei jedem Klingeln ein Eintrag erzeugt werden. Hierzu wird auf den KNX gehört und wenn dort true gesendet wurde, so wird die entsprechende URL aufgerufen:

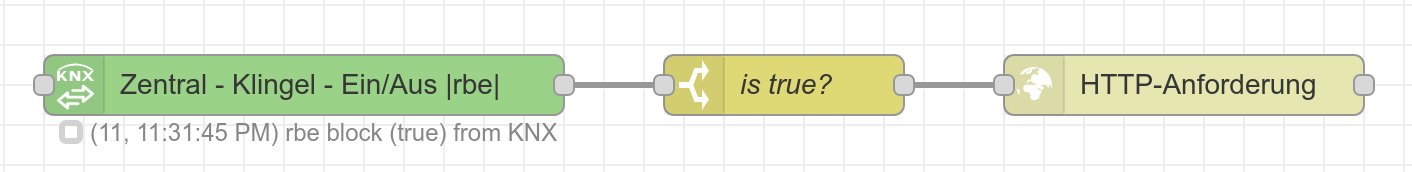

../../../../_images/node-RED_simple.png

Einfacher Node-RED flow.

../../../../_images/node-RED_simple_config.png

Konfiguration des http request für den einfachen Node-RED flow.

Es ist auch möglich dynamisch den Text für den Eintrag festzulegen:

../../../../_images/node-RED_dynamic.png

Node-RED flow bei dem dynamisch der RSSLog-Text gesetzt werden kann.

../../../../_images/node-RED_dynamic_config.png

Konfiguration des http request für den dynamischen Node-RED flow.

Beispiel: API Zugriff mit dem Timberwolf Server

Der Timberwolf Server bietet über das HTTP-API die Möglichkeit HTTP GET Requests zu erzeugen und damit mit der RSSLog API zu interagieren.

Bemerkung

Die Beschreibung basiert auf der Timberwolf Software Version 3.0.

Statischer API Aufruf

Am einfachsten lässt sich ein Mechanismus realisieren, bei dem mit jedem Eintreffen einer über KNX gesendeten Botschaft ein fester API Aufruf getätigt werden soll.

In diesem Beispiel wird davon ausgegangen, dass mit Klingeln an die GA 4/3/200 der Wert Ein gesendet wird. Auch wird davon ausgegangen, dass die CometVisu über den Proxy mit dem Pfad /visu/ zu erreichen ist.

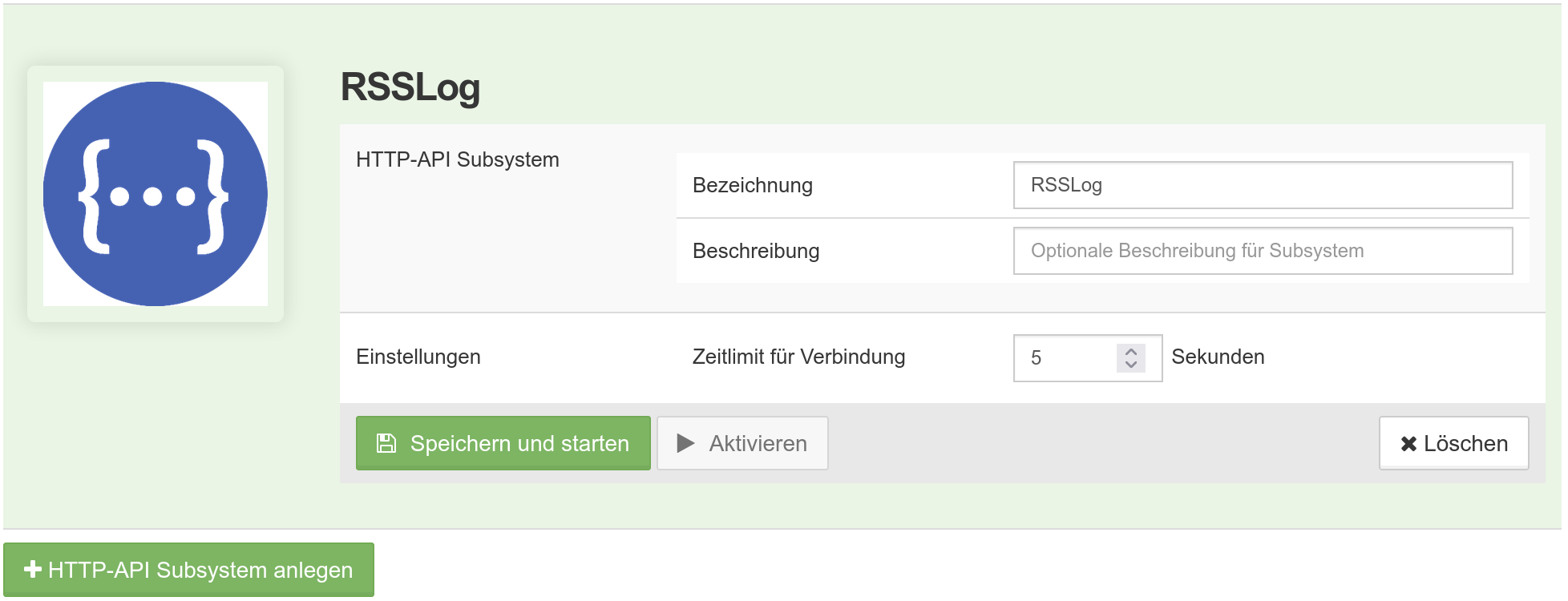

Als erstes muss ein HTTP-API Subsystem erzeugt werden:

../../../../_images/TWS_create_subsystem.png

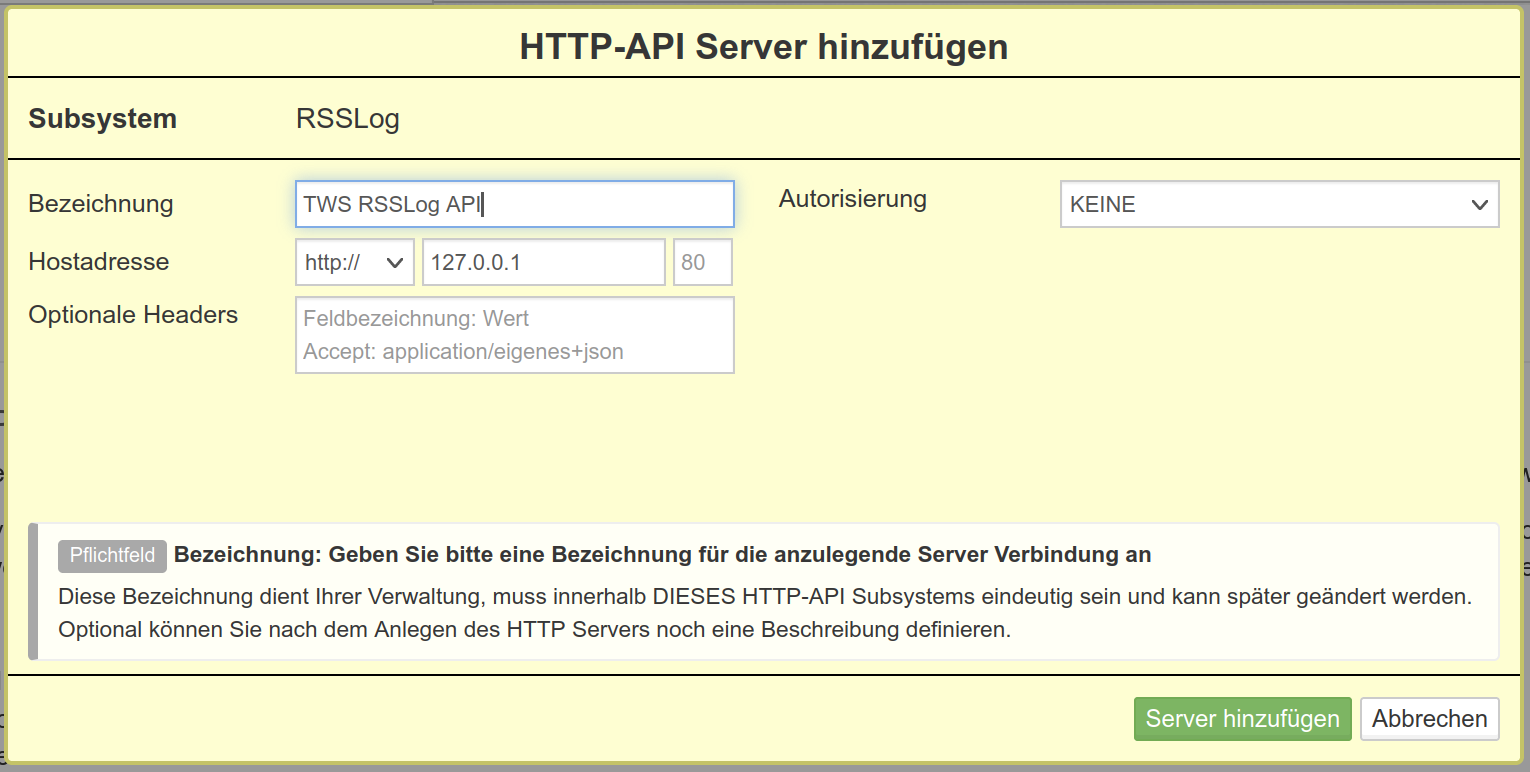

Im Anschluss muss im „Ressourcen Manager“ über „Neuen HTTP-API Server hinzufügen“ der relevante Eintrag angelegt werden:

../../../../_images/TWS_add_server.png

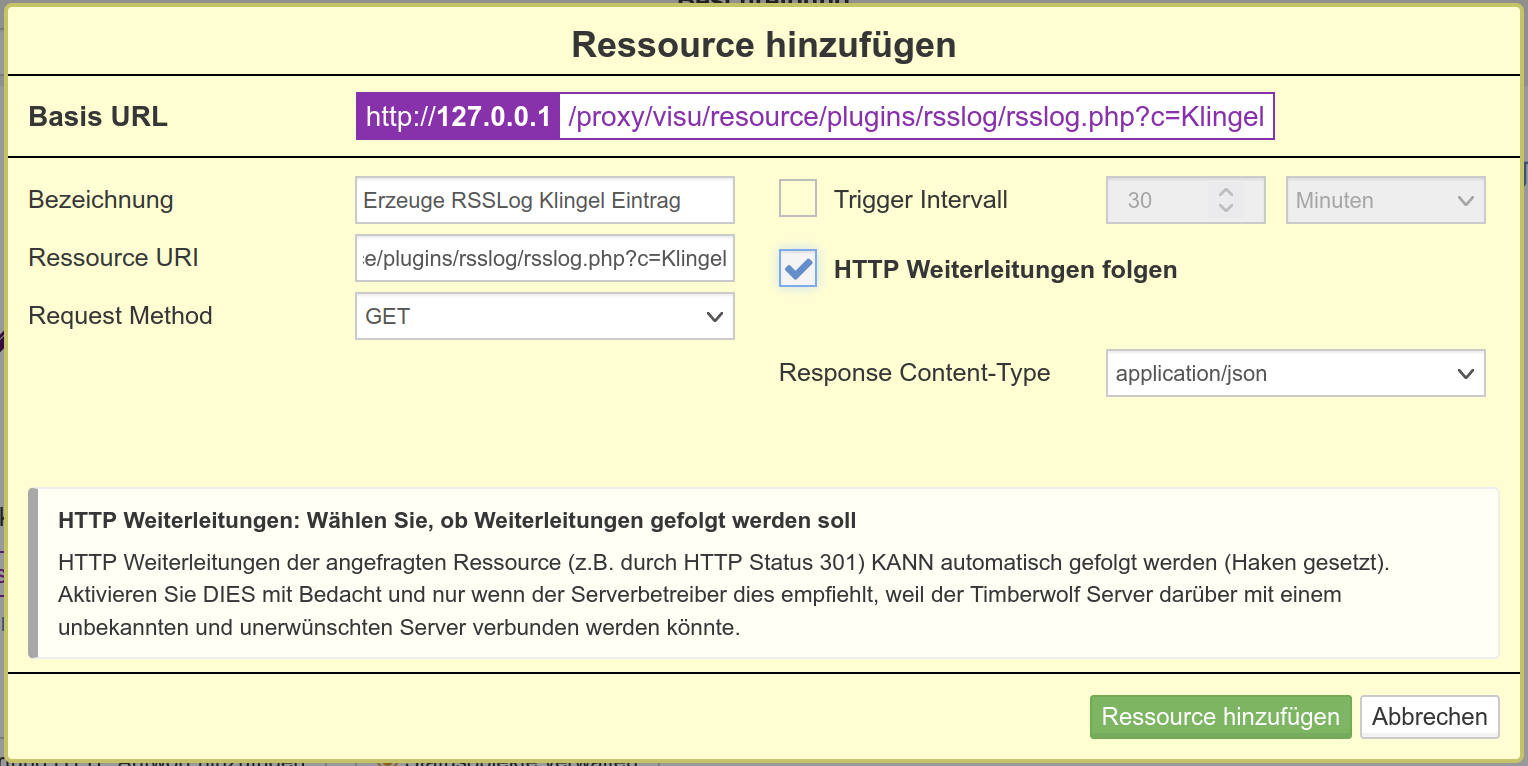

Für den Server muss nun noch mit „Ressource hinzufügen“ die Verbindung zur RSSLog API hergestellt werden („HTTP Weiterleitungen folgen“ muss aktiv sein):

../../../../_images/TWS_add_ressource.png

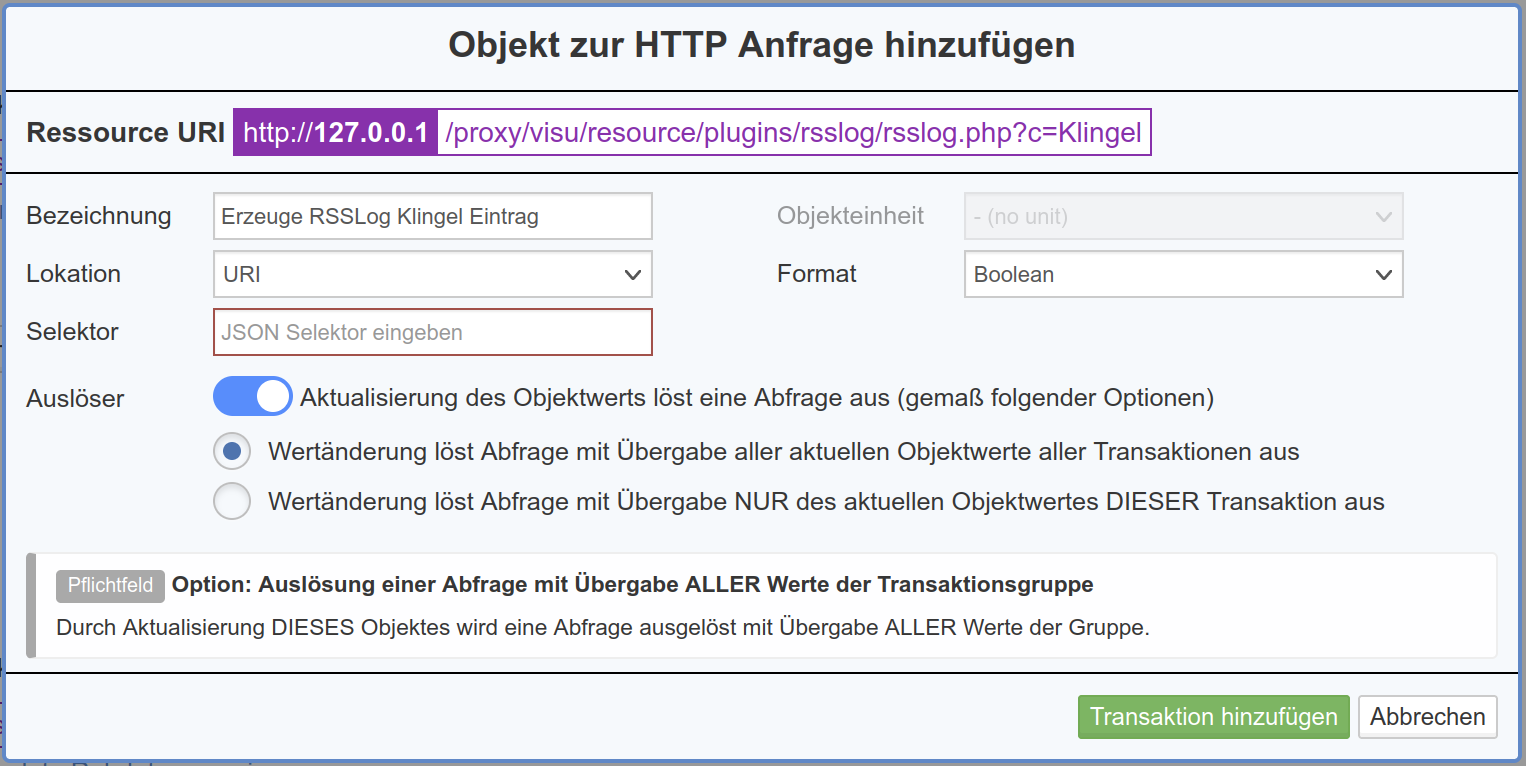

Die Verbindung zwischen dem KNX Subsystem und dem HTTP-API Aufruf erfolgt nun über „Objekt zu HTTP Abfrage hinzufügen“, wobei die Einstellung für den „Auslöser“ angepasst werden muss:

../../../../_images/TWS_add_objekt.png

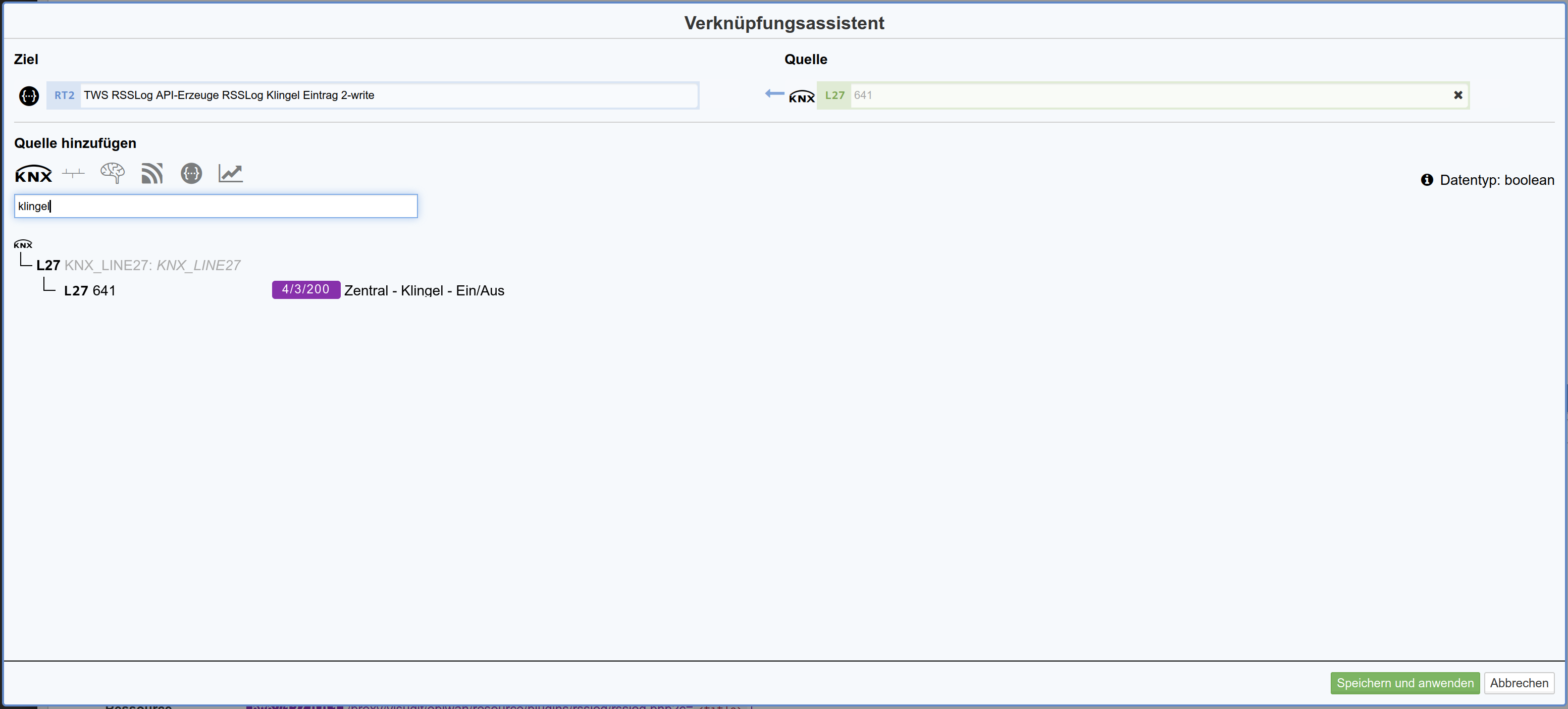

Abgeschlossen wird dies nun über das „Hinzufügen“ bei „Verknüpfungen (Quellen)“:

../../../../_images/TWS_add_verknuepfung.png

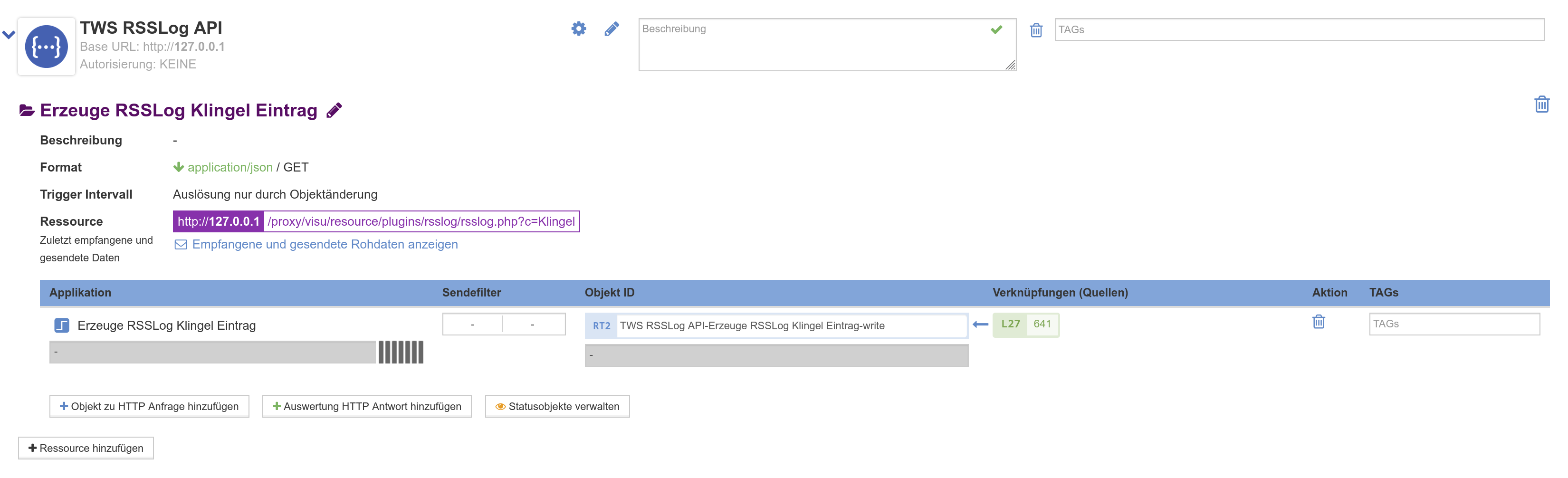

Nach der Einrichtung wird die Übersicht aussehen wie:

../../../../_images/TWS_static_final.png

Dynamischer API Aufruf

Etwas komplexer wird das Beispiel, wenn die Klingel beim Klingeln „Ein“ sendet, sonst aber regelmäßig ein „Aus“, so dass hier über eine Logik diese Werte ausgefiltert werden müssen. In diesem Beispiel soll außerdem der Text für den Eintrag nicht mehr fest in der URL kodiert werden, sondern aus der Logik übertragen werden.

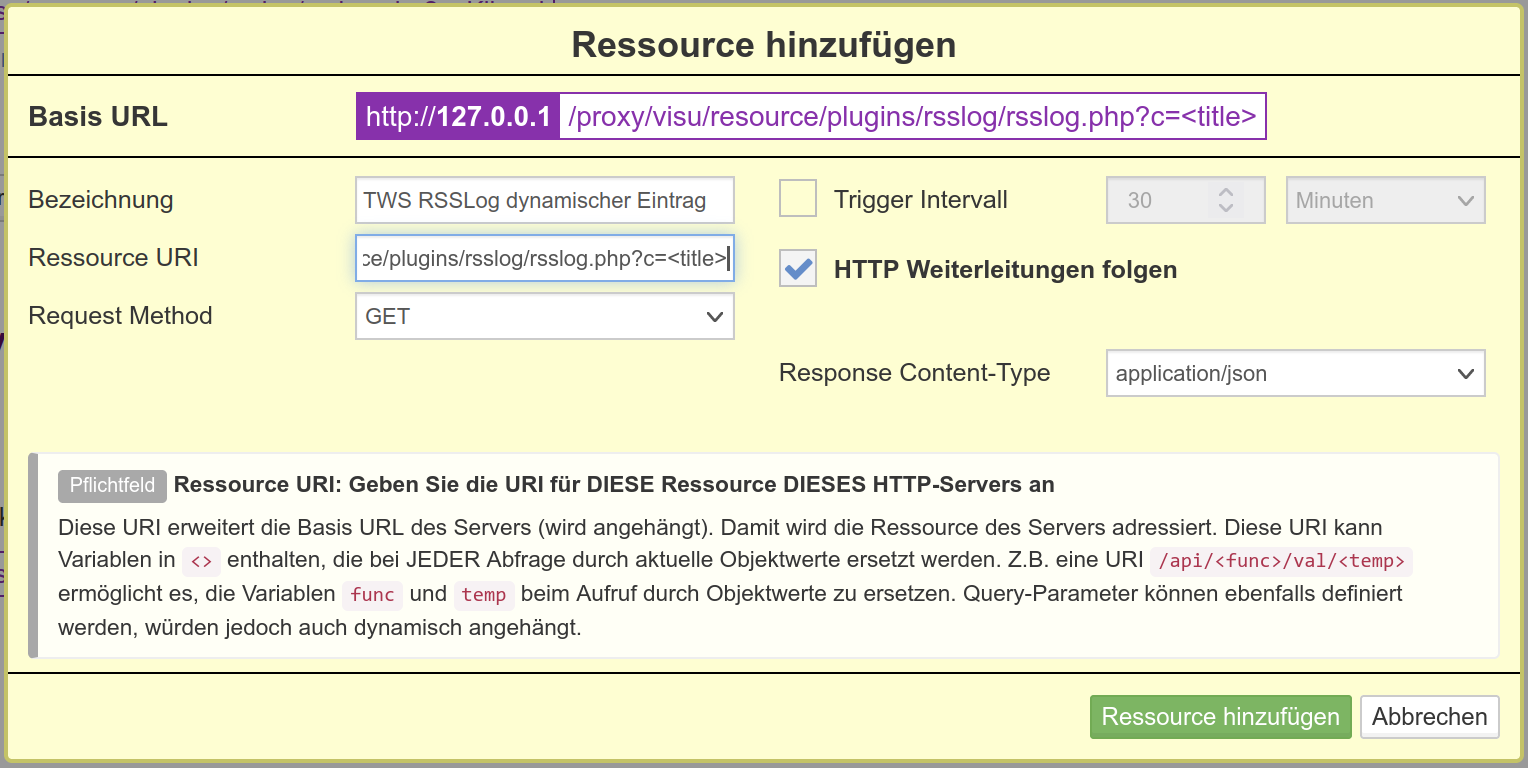

Wie für den statischen Eintrag beschrieben muss die HTTP-API konfiguriert werden, wobei der Text für den Eintrag durch einen Platzhalter wie <title> ersetzt werden muss:

../../../../_images/TWS_add_dynamic_ressource.png

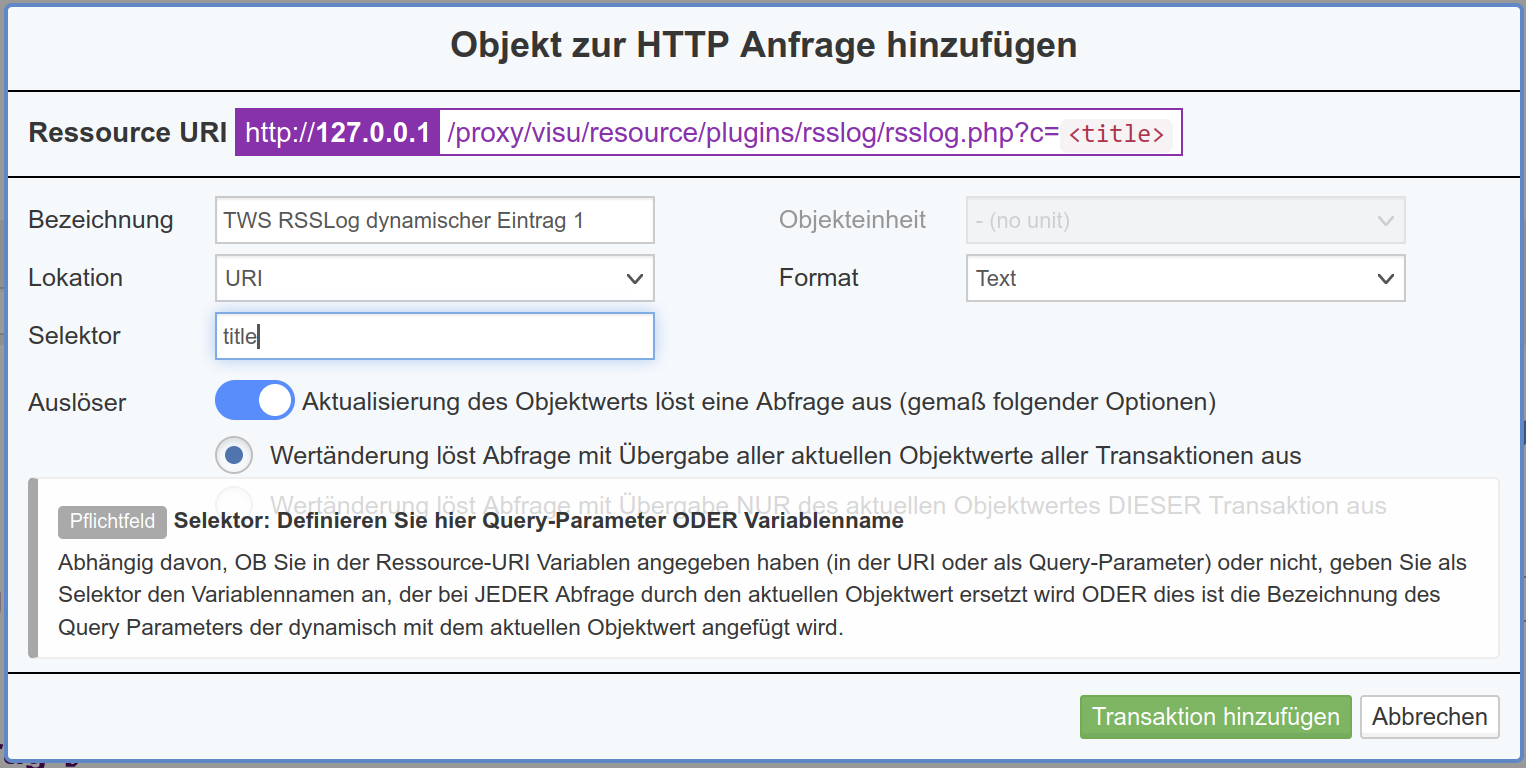

Bei dem Dialog für die Verbindung muss im „Selektor“ der Platzhalter angegeben werden und das „Format“ auf „Text“ geändert werden:

../../../../_images/TWS_add_dynamic_objekt.png

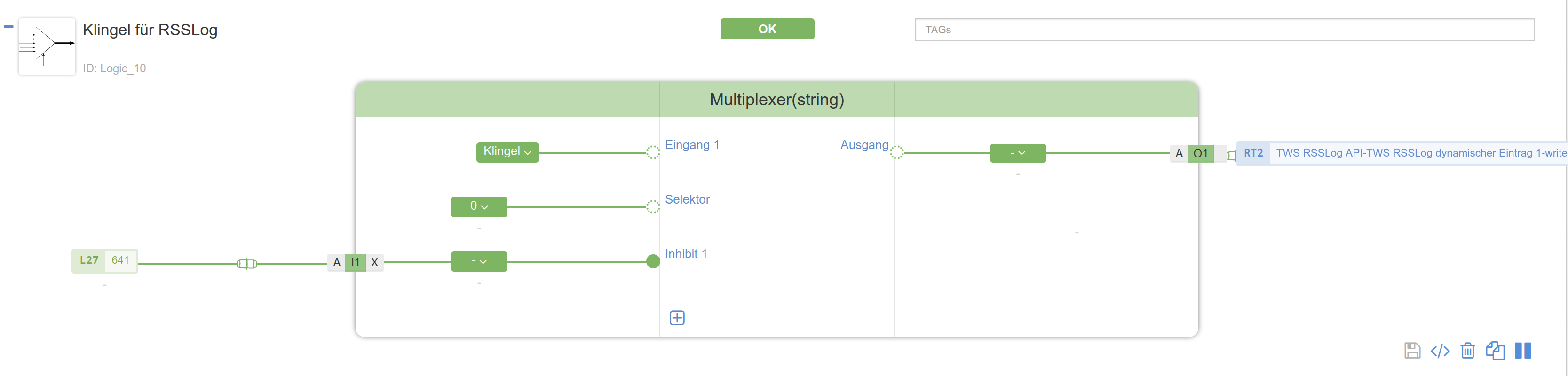

Unter „Objekte & Logik“ muss nun im „Logik Manager“ mit „Logik hinzufügen“ ein „Multiplexer(string)“ hinzugefügt werden. Der „Eingang 1“ wird auf „Funktion: Parameter“ geändert mit dem Wert Klingel. Der „Selektor“ muss auf „Funktion: Parameter“ mit Wert 0 gesetzt werden. Über das + muss noch ein „Inhibit“ Eintrag erzeugt werden. Dieser muss mit dem KNX Objekt der Klingel verbunden werden und der Eingang selbst invertiert werden (Klick auf den gepunkteten Kreis, so dass dieser ausgefüllt dargestellt wird). Der Inhibit-Eingang, so wie der Ausgang müssen noch auf „A“ für „Always“ gesetzt werden und der Ausgang mit dem Objekt der HTTP-API verbunden werden:

../../../../_images/TWS_logik.png

Bemerkung

Der Text für den Eintrag wird direkt in die URL eingebaut, d.h. der Text muss die Eigenheiten einer URL berücksichtigen und daher „escaped“ sein. So müssen beispielsweise die Leerzeichen durch %20 ersetzt werden.

Fußnoten
