Das ImageTrigger Widget

Verfügbar seit Version: 0.8.0 (2012)
Autor: Christian Mayer

Beschreibung

Das ImageTrigger Widget fügt der Visualisierung eine Schaltfläche hinzu, die mit einem Bild belegt werden kann. Der Schaltfläche kann ein Wert zugeordnet werden, der beim darauf Klicken zum Backend gesendet wird.

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des ImageTrigger-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit * gekennzeichneten Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im ImageTrigger-Element

Element Attribut
  Name Inhalt Beschreibung
imagetrigger src URL Vollständiger Pfad zum Bild (URI)
suffix Text
type Text
width Dimension (Zahl+Einheit) Breite des Bildes. Angabe mit Einheit im CSS-Format (z.B. px, em, %).
height Dimension (Zahl+Einheit) Höhe des Bildes. Angabe mit Einheit im CSS-Format (z.B. px, em, %).
refresh Zahl Definiert die Aktualisierungsrate des Bildes in Sekunden
mapping Text Ordnet den Werten vom Bus andere zur Anzeige zu.
sendValue Text Legt den Wert fest, der bei Betätigung des Bildes/Icons gesendet wird
flavour Text Auswahl der Darstellungsvariante. Siehe auch Flavour.
bind_click_to_widget true oder false Beim aktivieren dieser Option wird die gesamte Widget Fläche als Schaltfläche genutzt
../../../_images/de_config_widgets_imagetrigger_index_editor_attributes.png

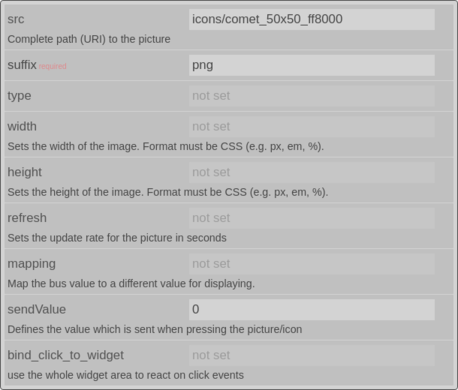

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element Attribut
Struktur Name Inhalt Beschreibung
imagetrigger
  • layout
colspan Zahl Spaltenanzahl für dieses Widget.
colspan-m Zahl Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
colspan-s Zahl Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
rowspan Zahl Zeilenanzahl für dieses Widget.
x Text Horizontale Position des Widgets auf 2D Seiten.
y Text Vertikale Position des Widgets auf 2D Seiten.
z Text Für zukünftige Anwendungen reserviert.
width Text Breite des Widgets auf 2D Seiten.
Element Attribut
Struktur Name Inhalt Beschreibung
imagetrigger
  • label
  • icon
name Text
type Text
flavour Text Auswahl der Darstellungsvariante. Siehe auch Flavour.
color Text
styling Text
class Text Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
imagetrigger
  • label
  • #text
  Text Text um bei dem Widget eine Beschreibung darzustellen.
Element Attribut
Struktur Name Inhalt Beschreibung
imagetrigger
  • address
transform Text
mode disable, read, write oder readwrite
variant Text
format-pos Zahl
imagetrigger
  • address
  • #text
  Text Die Gruppenaddresse (z.B: 12/0/7) bei KNX-Backends oder der Item-Name beim openHAB-Backend.
../../../_images/de_config_widgets_imagetrigger_index_editor_elements.png

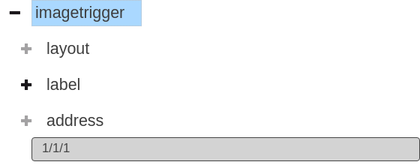

Elemente im Editor

XML Syntax minimal

Alternativ kann man für das ImageTrigger Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das ImageTrigger Widget aus dem folgenden Screenshot erzeugt:

Imagetrigger in 'blau'

Imagetrigger in ‘blau’

Imagetrigger in 'grey'

Imagetrigger in ‘grey’

<imagetrigger src="icon/CometVisu_" suffix="png" sendValue="clicked" type="select" width="45px" height="32px">
    <layout colspan="1"/>
    <address transform="DPT:16.001" mode="readwrite">0/0/0</address>
</imagetrigger>

Weitere Beispiele

Layout deaktiviert (auf '0' gesetzt) , damit das Widget die Größe des Bildes annimmt

Layout deaktiviert (auf ‘0’ gesetzt) , damit das Widget die Größe des Bildes annimmt

<imagetrigger src="icon/CometVisu_orange" suffix="png" sendValue="clicked" type="show" width="45px" height="32px">
   <layout colspan="0"/>
   <address transform="DPT:1.001" mode="readwrite">0/0/0</address>
 </imagetrigger>

Fußnoten

[1]In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
