Das Refresh Widget

Verfügbar seit Version: 2014
Autor: Christian Mayer

Beschreibung

Fügt der Visu einen Button hinzu über den die anzuzeigenden Werte neu geladen werden können. Anwendungsfall: der Visu-PC war schlafen und hat nicht mitbekommen, dass es neue Daten gibt.

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Refresh-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ..... unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Refresh-Element

Element Attribut
  Name Inhalt Beschreibung
refresh value Text
mapping Text Ordnet den Werten vom Bus andere zur Anzeige zu.
styling Text
align left, right oder center
flavour Text Auswahl der Darstellungsvariante. Siehe auch Flavour.
bind_click_to_widget true oder false Beim aktivieren dieser Option wird die gesamte Widget Fläche als Schaltfläche genutzt
class Text Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

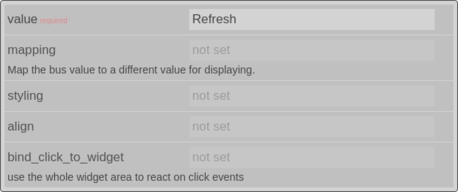

../../../_images/de_config_widgets_refresh_index_editor_attributes.png

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element Attribut
Struktur Name Inhalt Beschreibung
refresh
  • layout
colspan Zahl Spaltenanzahl für dieses Widget.
colspan-m Zahl Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
colspan-s Zahl Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
rowspan Zahl Zeilenanzahl für dieses Widget.
x Text Horizontale Position des Widgets auf 2D Seiten.
y Text Vertikale Position des Widgets auf 2D Seiten.
z Text Für zukünftige Anwendungen reserviert.
width Text Breite des Widgets auf 2D Seiten.
Element Attribut
Struktur Name Inhalt Beschreibung
refresh
  • label
  • icon
name Text
type Text
flavour Text Auswahl der Darstellungsvariante. Siehe auch Flavour.
color Text
styling Text
class Text Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
refresh
  • label
  • #text
  Text Text um bei dem Widget eine Beschreibung darzustellen.

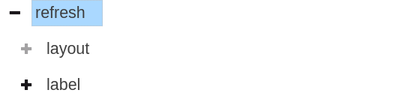

../../../_images/de_config_widgets_refresh_index_editor_elements.png

Elemente im Editor

XML Syntax

Alternativ kann man für das Refresh Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das Refresh Widget aus dem folgenden Screenshot erzeugt:

Refresh, einfaches Beispiel

Refresh, einfaches Beispiel

<refresh value="Refresh">
    <layout colspan="1"/>
</refresh>

Fußnoten

[1]In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
