Das Toggle Widget

Verfügbar seit Version: 2012

Autor: Christian Mayer

Beschreibung

Das Toggle Widget fügt der Visu eine Schaltfläche hinzu, mit der zwischen verschiedenen Zuständen geschaltet werden kann. In der einfachsten Variante lässt sich damit eine EIN/AUS Funktionen realisieren. Jedoch sind auch mehrere Schaltzustände möglich, um z.B. zwischen den KONNEX Betriebsarten zu wechseln.

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Toggle-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ..... unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Toggle-Element

Element	Attribut
	Name	Inhalt	Beschreibung
toggle	styling	Text
	mapping	Text	Ordnet den Werten vom Bus andere zur Anzeige zu.
	align	left, right oder center
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

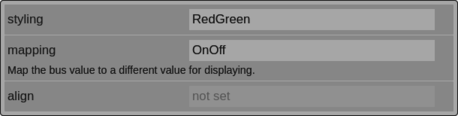

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
toggle layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
toggle label icon	name	Text
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text
	styling	Text
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
toggle label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
toggle address	transform	Text
	mode	disable, read, write oder readwrite
	variant	Text
	format-pos	Zahl
toggle address #text		Text	Die Gruppenaddresse (z.B: 12/0/7) bei KNX-Backends oder der Item-Name beim openHAB-Backend.

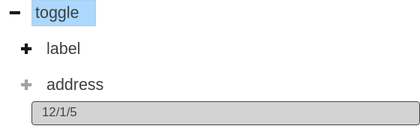

Elemente im Editor

XML Syntax

Alternativ kann man für das Toggle Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das Toggle Widget aus dem folgenden Screenshot erzeugt:

Toggle, einfaches Beispiel

...
<meta>
    <mappings>
        <mapping name="OnOff">
            <entry value="0">Aus</entry>
            <entry value="1">An</entry>
        </mapping>
    </mappings>
    <stylings>
        <styling name="RedGreen">
            <entry value="1">red</entry>
            <entry value="0">green</entry>
        </styling>
    </stylings>
</meta>
...
<toggle mapping="OnOff" styling="RedGreen">
  <label>Licht Schlafzimmer</label>
  <address transform="DPT:1.001" mode="readwrite" variant="">12/1/5</address>
</toggle>

Beispiel für den Wechsel zwischen den KONNEX Betriebsarten:

Toggle für Betriebsarten

...
<meta>
 <mappings>
  <mapping name="KonnexHVAC">
    <entry value="auto"><icon name="status_automatic"/>Auto</entry>
    <entry value="comfort"><icon name="status_comfort"/>Komfort</entry>
    <entry value="standby"><icon name="status_standby"/>Stand By</entry>
    <entry value="economy"><icon name="status_night"/>Economy</entry>
    <entry value="building_protection"><icon name="status_frost"/>Haus-Schutz</entry>
  </mapping>
 </mappings>
</meta>
...
<toggle mapping="KonnexHVAC">
  <label>Toggle: Betriebsart</label>
  <address transform="DPT:20.102" mode="readwrite">12/7/20</address>
</toggle>

Fußnoten

[1]	In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
