Das Gauge Plugin

Autor: NetFritz [NetFritz at gmx dot de]
Available since: 0.8.1

Beschreibung

Das Gauge Plugin fügt der Visualisierung ein Anzeigeinstrument hinzu. Es stehen verschiedene Instrumente zur Auswahl. Die CometVisu beinhaltet eine Demo-Config für das Gauge-Plugin, welche eine Übersicht über die verschiedenen Elemente liefert. Geladen werden kann sie über folgenden Link:

http://<url-zur-cometvisu>/?config=gauge&testMode=1

über die Slider kann man dann verschiedenen Werte einstellen und sehen, wie diese angezeigt werden.

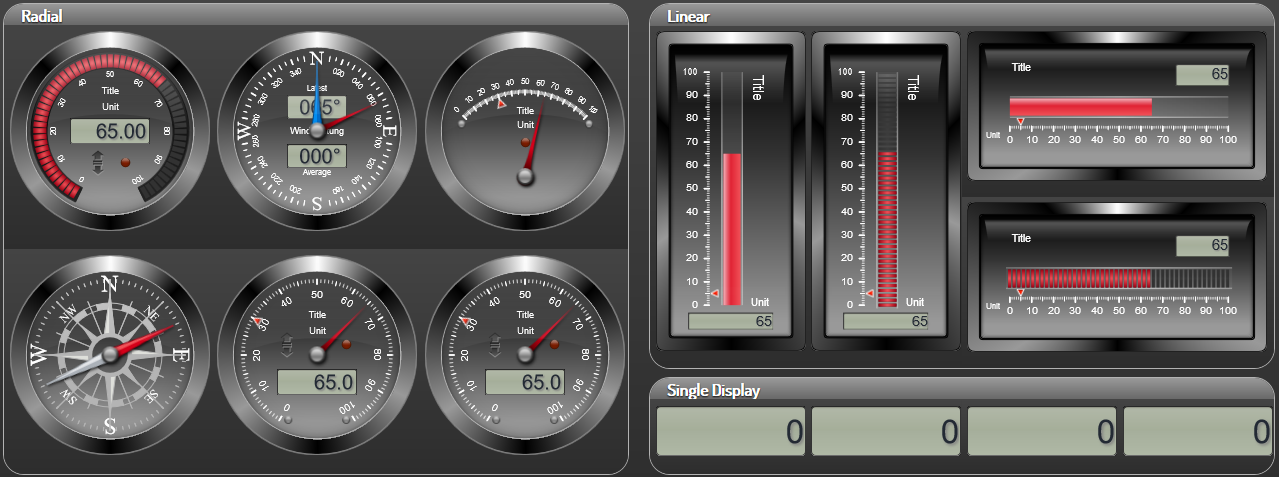

../../../../_images/DisplayElements_GaugePlugin.png

Beispiele für Anzeigeelemente des Gauge-Plugins

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Gauge-Plugins kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Gauge-Element

Element

Attribut

Name

Inhalt

Beschreibung

gauge

type

Radial, RadialBargraph, RadialVertical, Linear, LinearBargraph, DisplaySingle, DisplayMulti, Level, Compass, WindDirection, Horizon, Led, Clock, Battery, StopWatch, Altimeter, TrafficLight, LightBulb oder Odometer

subtype

type1, type2, type3, type4 oder type5

titleString

Text

unitString

Text

unitStringVisible

true oder false

minValue

Zahl

maxValue

Zahl

size

Zahl

threshold

Zahl

thresholdRising

true oder false

ledVisible

true oder false

lcdVisible

true oder false

trendVisible

true oder false

autoScroll

true oder false

valuesNumeric

true oder false

lcdDecimals

Zahl >= 0

background

DARK_GRAY, SATIN_GRAY, LIGHT_GRAY, WHITE, BLACK, BEIGE, BROWN, RED, GREEN, BLUE, ANTHRACITE, MUD, PUNCHED_SHEET, CARBON, STAINLESS, BRUSHED_METAL, BRUSHED_STAINLESS oder TURNED

framedesign

BLACK_METAL, METAL, SHINY_METAL, BRASS, STEEL, CHROME, GOLD, ANTHRACITE, TILTED_GRAY, TILTED_BLACK oder GLOSSY_METAL

width

Dimension (Zahl+Einheit)

height

Dimension (Zahl+Einheit)

valueColor

RED, GREEN, BLUE, ORANGE, YELLOW, CYAN, MAGENTA, WHITE, GRAY, BLACK, RAITH, GREEN_LCD oder JUG_GREEN

mapping

Text

Ordnet den Werten vom Bus andere Werte, Texte oder Symbole zur Anzeige zu. Siehe auch Mapping

target

Text

Der Name der Seite, die aufgerufen werden soll.

../../../../_images/de_config_widgets_plugins_gauge_index_editor_attributes.png

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

gauge
  • layout

colspan

Zahl

Spaltenanzahl für dieses Widget.

colspan-m

Zahl

Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.

colspan-s

Zahl

Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.

rowspan

Zahl

Zeilenanzahl für dieses Widget.

x

Text

Horizontale Position des Widgets auf 2D Seiten.

x-s

Text

Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

x-m

Text

Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

y

Text

Vertikale Position des Widgets auf 2D Seiten.

y-s

Text

Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

y-m

Text

Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

z

Text

Für zukünftige Anwendungen reserviert.

width

Text

Breite des Widgets auf 2D Seiten.

width-s

Text

Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.

width-m

Text

Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.

scale

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).

scale-s

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).

scale-m

true oder false

Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

gauge
  • label

  • icon

name

Text

Name unter dem das Icon registriert ist.

type

Text

flavour

Text

Auswahl der Darstellungsvariante. Siehe auch Flavour.

color

Text

Farbe des Icon in CSS Notation (z.B. #1188FF).

styling

Text

Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling

class

Text

Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

gauge
  • label

    • #text

Text

Text um bei dem Widget eine Beschreibung darzustellen.

Element

Attribut

Struktur

Name

Inhalt

Beschreibung

gauge
  • address

transform

Text

Umwandlung des Bus-System Wertes um angezeigt werden zu können.

mode

disable, read, write oder readwrite

„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.

variant

Text

format-pos

Zahl

Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.

selector

Text

Nur MQTT: JSON Selektor

qos

Zahl

Nur MQTT: QoS

retain

true oder false

Nur MQTT: retain Flag

ignore-error

true oder false

Nur MQTT: ignoriere Dekodierfehler.

gauge
  • address

    • #text

Text

Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

../../../../_images/de_config_widgets_plugins_gauge_index_editor_elements.png

Elemente im Editor

XML Syntax

Alternativ kann man für das Gauge Plugin auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier ein Beispielcode der das Gauge Plugin aus dem folgenden Screenshot erzeugt:

Gauge-Plugin

Gauge-Plugin

...
<meta>
    <plugins>
        <plugin name="gauge"/>
    </plugins>
</meta>
...
<gauge type="RadialBargraph" titleString="Title" unitString="Unit" minValue="0" maxValue="100" size="200" threshold="30" lcdVisible="true" trendVisible="true" lcdDecimals="2" thresholdRising="true" ledVisible="true" background="DARK_GRAY" framedesign="BLACK_METAL" valueColor="RED">
    <layout colspan="2" rowspan="4"/>
    <address transform="DPT:9" mode="read">12/7/90</address>
    <address transform="DPT:9" mode="read" variant="trend">12/7/92</address>
</gauge>

Weiteres einfacheres Beispiel:

Gauge-Plugin, einfach

Gauge-Plugin, einfach

...
<meta>
    <plugins>
        <plugin name="gauge"/>
    </plugins>
</meta>
...
<gauge type="DisplaySingle" width="120" height="50" lcdDecimals="1" unitStringVisible="true" unitString="&#xB0;C">
    <layout colspan="2"/>
    <address transform="DPT:9" mode="read" variant="setValue">12/7/90</address>
</gauge>
