Das tr064 Plugin

Verfügbar seit Version: 0.11.0
Autor: Christian Mayer

Beschreibung

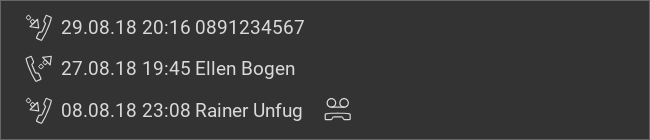

Das Plugin ist ein Interface zu Routern die das TR-064 Protokoll implementieren, wie der weit verbreiteten Fritz!Box. Mit dem calllist Widget aus diesem Plugin lässt sich eine Anrufliste darstellen. Diese Liste enthält sowohl die Namen der Anrufer (wenn im Router hinterlegt), also auch die Aufzeichnungen des Anrufbeantworters.

config/widgets/plugins/tr064/_static/calllist.png

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des calllist-Widgets aus dem tr064-Plugin kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ..... unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im calllist-Element

Element Attribut
  Name Inhalt Beschreibung
calllist device Text ID/Name für das Gerät aus der versteckten Konfiguration.
max Zahl Maximale Anzahl der vom Router zu ladenden Einträge.
columns Text Durch Strichpunkt getrennte Liste mit Spaltentypen (mögliche Spalten: caller, date, name, nameOrCaller, tam, type)
TAM Text Icon für Anrufbeantworter.
TAMColor Text
TAMwait Text Icon für Warten auf Anrufbeantworter.
TAMwaitColor Text
TAMplay Text Icon für Anrufbeantworter abspielen.
TAMplayColor Text
TAMstop Text Icon für Anrufbeantworter Stopp.
TAMstopColor Text
typeIncoming Text Icon für eingehenden Anruf.
typeIncomingColor Text
typeMissed Text Icon für verpassten Anruf.
typeMissedColor Text
typeOutgoing Text Icon für abgehenden Anruf.
typeOutgoingColor Text
typeActiveIncoming Text Icon für aktiven, eingehenden Anruf.
typeActiveIncomingColor Text
typeRejectedIncoming Text Icon für abgelehnten, eingehenden Anruf.
typeRejectedIncomingColor Text
typeActiveOutgoing Text Icon für aktiven, abgehenden Anruf.
typeActiveOutgoingColor Text
typeUnknown Text Icon für unbekannten Anruftyp.
typeUnknownColor Text
refresh Zahl Definiert die Aktualisierungsrate der Anrufliste in Sekunden
config/widgets/plugins/tr064/_static/de_config_widgets_plugins_tr064_index_editor_attributes.png

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element Attribut
Struktur Name Inhalt Beschreibung
calllist
  • layout
colspan Zahl Spaltenanzahl für dieses Widget.
colspan-m Zahl Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
colspan-s Zahl Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
rowspan Zahl Zeilenanzahl für dieses Widget.
x Text Horizontale Position des Widgets auf 2D Seiten.
x-s Text Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
x-m Text Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
y Text Vertikale Position des Widgets auf 2D Seiten.
y-s Text Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
y-m Text Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
z Text Für zukünftige Anwendungen reserviert.
width Text Breite des Widgets auf 2D Seiten.
width-s Text Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
width-m Text Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
scale true oder false Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).
scale-s true oder false Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).
scale-m true oder false Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).
Element Attribut
Struktur Name Inhalt Beschreibung
calllist
  • label
  • icon
name Text
type Text
flavour Text Auswahl der Darstellungsvariante. Siehe auch Flavour.
color Text
styling Text Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
class Text Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
calllist
  • label
    • #text
  Text Text um bei dem Widget eine Beschreibung darzustellen.
Element Attribut
Struktur Name Inhalt Beschreibung
calllist
  • address
transform Text
mode disable, read, write oder readwrite
variant Text
format-pos Zahl
calllist
  • address
    • #text
  Text Die Gruppenaddresse (z.B: 12/0/7) bei KNX-Backends oder der Item-Name beim openHAB-Backend.
config/widgets/plugins/tr064/_static/de_config_widgets_plugins_tr064_index_editor_elements.png

Elemente im Editor

XML Syntax

Alternativ kann man für das tr064-Plugin auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das calllist Widget aus dem tr064 Plugin aus dem folgenden Screenshot erzeugt:

calllist, einfaches Beispiel

calllist, einfaches Beispiel

...
<meta>
    <plugins>
        <plugin name="tr064"/>
    </plugins>
</meta>
...
<calllist device="fritzbox">
    <label>calllist</label>
</calllist>

Voraussetzungen / Einrichtung auf dem Server

Um dieses Plugin nutzen zu können muss auf dem Server PHP eingerichtet sein und die Unterstützung für SoapClient installiert sein.

Unter Debian basierten Systemen muss daher das Paket php-soap installiert sein.

Einrichtung der Fritz!Box

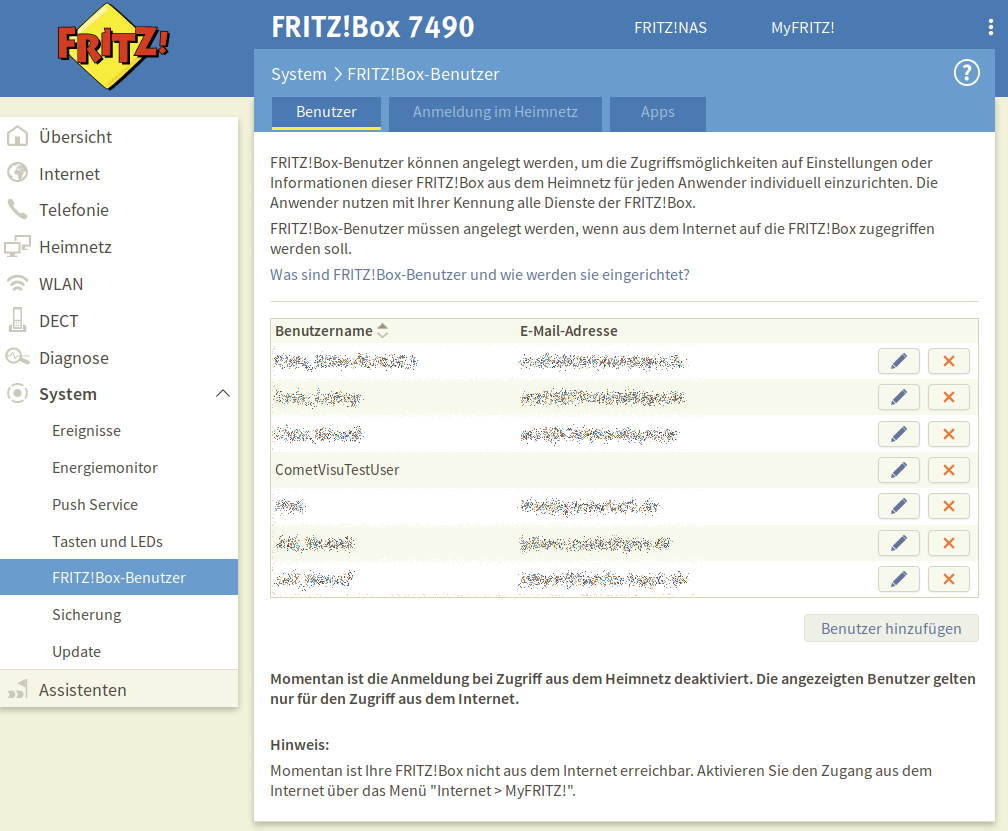

Um Zugriff auf die Anrufliste der Fritz!Box zu bekommen, muss dort ein Benutzer angelegt werden (oder ein bereits angelegter Benutzer verwendet werden). Dies geht über die Benutzer-Verwaltung:

../../../../_images/fritzbox_overview.png

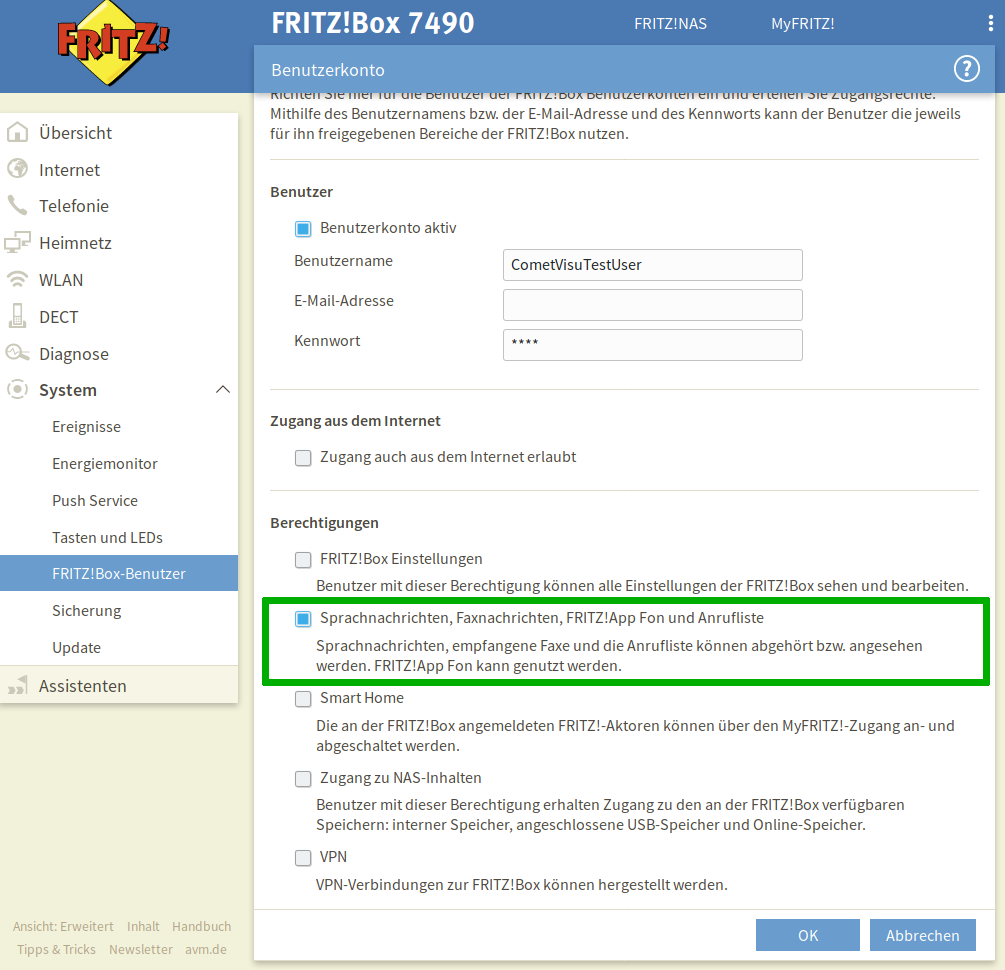

Der Benutzer selbst benötigt noch die Rechte um auf die Anrufliste zugreifen zu dürfen:

../../../../_images/fritzbox_user.png

Damit das Plugin auf diesen Benutzer zugreifen kann, müssen dessen Login-Daten hinterlegt werden. Dies geht über die “Versteckten Konfigurationen”.

Der dort verwendete Name muss im calllist Widget im Attribut device angegeben werden.

Die in der versteckte Konfiguration verwendeten Schlüssel/Wert-Paare sind:

Schlüssel Wert Beispiel
uri Die URI für den Zugriff auf die TR-064 Schnittstelle https://192.168.0.1:49443/
user Der Benutzername für den TR-064 Zugang CometVisuTestUser
pass Das Passwort für den TR-64 Zugang pa3bvNM4j9z4
selfsigned Erlaube selbstsignierte Zertifikate wenn true false

Hinweis

Wenn eine SSL gesicherte Verbindung zum Router aufgebaut werden soll (d.h. die URI mit https beginnt), so ist meist selfsigned auf true zu setzen, da ein Router im Heimnetz üblicher Weise mit einem selbst signierten Zertifikat arbeitet.

Fußnoten

[1]In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
